概念
XUI 布局系统决定父容器如何安排子控件的位置和大小：
• MANUAL (0)：子控件位置/大小完全由开发者设定（绝对定位）
• OVERLAY (1)：所有子控件填满父容器同一区域（层叠）
Manual 适合游戏 HUD、固定布局；Overlay 适合背景+前景叠加。
API 速查
| 宏/函数 | 说明 |
|---|---|
XUI_LAYOUT_MANUAL | 手动布局 (0) |
XUI_LAYOUT_OVERLAY | 叠加布局 (1) |
int xuiWidgetSetLayout(xui_widget pWidget, int iLayout) | 设置布局模式 |
int xuiWidgetSetRect(xui_widget pWidget, xui_rect_t tRect) | 设置位置/大小 |
xui_rect_t xuiWidgetGetRect(xui_widget pWidget) | 获取位置/大小 |
XUI_LAYOUT_UNBOUNDED | 无约束尺寸 (1073741824.0) |
编译本章示例
gcc -O2 -I. -o ch126.exe ch126_main.c src\xui_*.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch126.exe示例：HUD + 背景叠加
// Manual 布局：游戏 HUD
xuiWidgetSetLayout(pRoot, XUI_LAYOUT_MANUAL);
// 手动定位每个 HUD 元素
xuiWidgetSetRect(pHealthBar,
(xui_rect_t){ 20, 20, 200, 24 });
xuiWidgetSetRect(pManaBar,
(xui_rect_t){ 20, 50, 200, 24 });
xuiWidgetSetRect(pMinimap,
(xui_rect_t){ 1080, 20, 180, 180 });
// Overlay 布局：背景 + 内容叠加
xuiWidgetSetLayout(pCard, XUI_LAYOUT_OVERLAY);
// 所有子控件自动填满父区域
xuiWidgetAddChild(pCard, pBgImage);
xuiWidgetAddChild(pCard, pGradient);
xuiWidgetAddChild(pCard, pText);
// 三者重叠显示，后添加的在上层完整代码

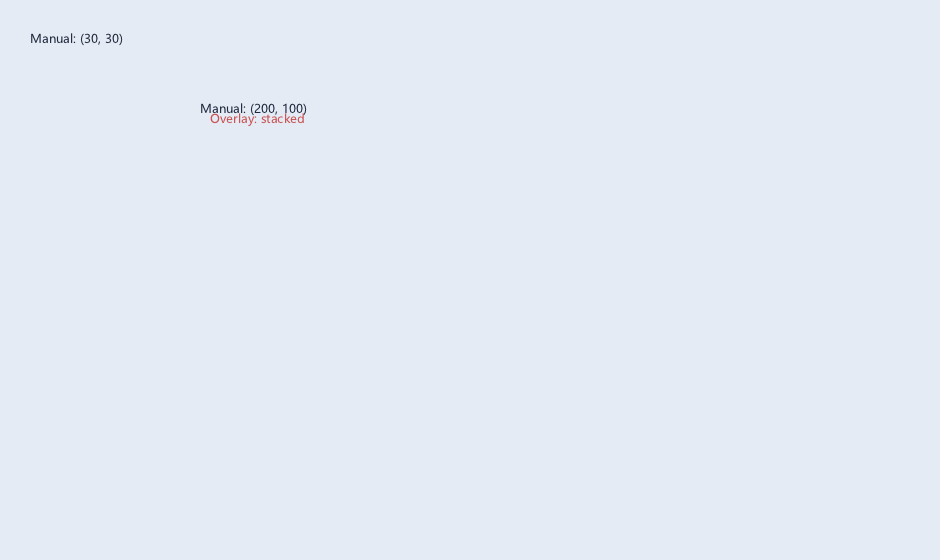

将以下代码保存为 ch126_main.c，编译后运行即可看到 Manual 和 Overlay 布局效果：
#include "xge.h"
#include "xui.h"
static xui_context g_pCtx;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xuiUpdate(g_pCtx, xgeGetDelta());
xuiLayout(g_pCtx);
xuiRender(g_pCtx, NULL, NULL, 0);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch126 - Manual/Overlay";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xuiCreate(&g_pCtx);
extern const xui_proxy_t tXgeProxy;
xui_proxy_t tXgeProxy = xuiProxyXge();
xuiSetProxy(g_pCtx, &tXgeProxy);
xuiSetViewportSize(g_pCtx, 800, 600);
// 根控件使用 Manual 布局
xui_widget pRoot;
xuiWidgetCreate(g_pCtx, &pRoot);
xuiWidgetSetLayout(pRoot, XUI_LAYOUT_MANUAL);
// HUD 元素：绝对定位
xui_widget pHealth, pMana;
xuiWidgetCreate(g_pCtx, &pHealth);
xuiWidgetCreate(g_pCtx, &pMana);
xuiWidgetSetRect(pHealth,
(xui_rect_t){ 20, 20, 200, 24 });
xuiWidgetSetRect(pMana,
(xui_rect_t){ 20, 50, 200, 24 });
xuiWidgetAddChild(pRoot, pHealth);
xuiWidgetAddChild(pRoot, pMana);
// Overlay 卡片：层叠显示
xui_widget pCard, pBg, pText;
xuiWidgetCreate(g_pCtx, &pCard);
xuiWidgetSetLayout(pCard, XUI_LAYOUT_OVERLAY);
xuiWidgetSetRect(pCard,
(xui_rect_t){ 500, 200, 250, 300 });
xuiWidgetCreate(g_pCtx, &pBg);
xuiWidgetCreate(g_pCtx, &pText);
xuiWidgetAddChild(pCard, pBg);
xuiWidgetAddChild(pCard, pText);
xuiWidgetAddChild(pRoot, pCard);
xgeRun(onFrame, NULL);
xuiDestroy(g_pCtx);
xgeUnit();
return 0;
}代码讲解
- XUI_LAYOUT_MANUAL：子控件位置完全由 SetRect 决定，适合 HUD 固定布局。
- XUI_LAYOUT_OVERLAY：所有子控件填满父区域并层叠，后添加的在上层。
- xuiWidgetSetRect：设置控件的局部坐标和尺寸（相对于父控件）。
- 组合使用：根用 Manual，内部卡片用 Overlay，实现复杂布局。
要点与陷阱
- Manual：子控件 SetRect 是相对于父控件的局部坐标。
- Overlay：子控件忽略自身 Rect，全部填满父区域。
- UNBOUNDED：表示"不限制"，用于 ScrollView 内容区。
- 层级：Overlay 中后添加的子控件绘制在上层。
进阶练习
- 用 Manual 实现可拖拽窗口：拖动改变 Rect。
- 用 Overlay 实现卡片组件：图片 + 渐变 + 文字叠加。
