概念
Panel 是带标题的分组容器：
• Header：标题栏（图标 + 标题文字）
• Client：内容区，子控件放置于此
• 头部和客户区可独立设置背景色
• 支持边框、圆角、裁剪
API 速查
| 函数 | 说明 |
|---|---|
int xuiPanelCreate(xui_context pCtx, xui_widget* ppW, const xui_panel_desc_t* pDesc) | 创建面板 |
xui_widget xuiPanelGetClientWidget(xui_widget pW) | 获取客户区 |
int xuiPanelSetTitle(xui_widget pW, const char* sTitle) | 设置标题 |
int xuiPanelSetIcon(xui_widget pW, xui_surface pSurf, xui_rect_t tSrc) | 设置图标 |
int xuiPanelAddChild(xui_widget pW, xui_widget pChild) | 添加子控件 |
int xuiPanelSetBorder(xui_widget pW, float fWidth, uint32_t iColor) | 边框 |
int xuiPanelSetHeaderHeight(xui_widget pW, float fHeight) | 标题栏高度 |
int xuiPanelSetHeaderColor(xui_widget pW, uint32_t iColor) | 头部背景色 |
int xuiPanelSetClientColor(xui_widget pW, uint32_t iColor) | 客户区背景色 |
int xuiPanelSetClientClip(xui_widget pW, int bClip) | 客户区裁剪 |
编译本章示例
gcc -O2 -I. -o ch143.exe ch143_main.c src\xui_*.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch143.exe示例：属性面板
xui_panel_desc_t desc = { 0 };
desc.sTitle = "属性";
xui_widget pPanel;
xuiPanelCreate(pCtx, &pPanel, &desc);
xuiPanelSetHeaderHeight(pPanel, 32.0f);
xuiPanelSetBorder(pPanel, 1.0f, 0xFF374151);
xuiPanelSetHeaderColor(pPanel, 0xFF1F2937);
xuiPanelSetClientColor(pPanel, 0xFF111827);
// 向客户区添加内容
xui_widget pClient = xuiPanelGetClientWidget(pPanel);
xuiWidgetSetLayout(pClient, XUI_LAYOUT_COLUMN);
xuiPanelAddChild(pPanel, pPropGrid);
xuiWidgetAddChild(pDockRight, pPanel);完整代码

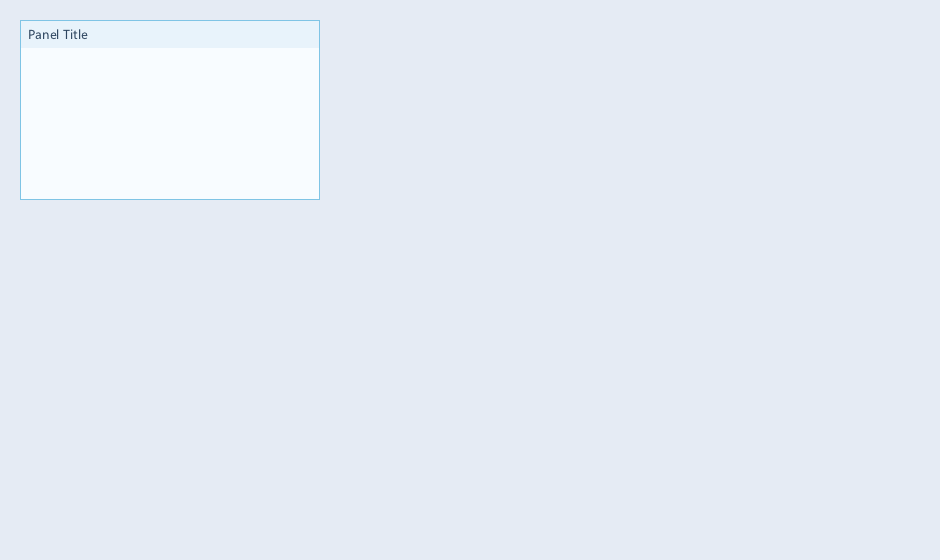

将以下代码保存为 ch143_main.c，编译后运行即可看到面板效果：
#include "xge.h"
#include "xui.h"
static xui_context g_pCtx;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xuiUpdate(g_pCtx, xgeGetDelta());
xuiLayout(g_pCtx);
xuiRender(g_pCtx, NULL, NULL, 0);
return XGE_OK;
}
int main(void) {
xge_desc_t d = { 0 };
d.iWidth = 800; d.iHeight = 600;
d.sTitle = "ch143 - Panel";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xuiCreate(&g_pCtx);
extern const xui_proxy_t tXgeProxy;
xui_proxy_t tXgeProxy = xuiProxyXge();
xuiSetProxy(g_pCtx, &tXgeProxy);
xuiSetViewportSize(g_pCtx, 800, 600);
/* 根容器 */
xui_widget pRoot;
xuiWidgetCreate(g_pCtx, &pRoot);
xuiWidgetSetLayoutType(pRoot, XUI_LAYOUT_COLUMN);
xuiWidgetSetRect(pRoot, (xui_rect_t){0, 0, 800, 600});
xuiWidgetSetPadding(pRoot, 40, 40, 40, 40);
/* 间距：用内联样式或子控件布局参数设置 */
xuiSetRootWidget(g_pCtx, pRoot);
/* 创建带标题的面板 */
xui_panel_desc_t pd = { 0 };
pd.sTitle = "属性面板";
xui_widget pPanel;
xuiPanelCreate(g_pCtx, &pPanel, &pd);
xuiWidgetSetRect(pPanel, (xui_rect_t){0, 0, 400, 300});
xuiPanelSetHeaderHeight(pPanel, 32.0f);
xuiPanelSetBorder(pPanel, 1.0f, 0xFF374151);
xuiPanelSetHeaderColor(pPanel, 0xFF1F2937);
xuiPanelSetClientColor(pPanel, 0xFF111827);
xuiPanelSetClientClip(pPanel, 1);
xuiWidgetAddChild(pRoot, pPanel);
/* 向客户区添加内容 */
xui_label_desc_t lb = { 0 };
lb.sText = "面板内容区域";
xui_widget pLb;
xuiLabelCreate(g_pCtx, &pLb, &lb);
xuiPanelAddChild(pPanel, pLb);
xgeRun(onFrame, NULL);
xuiDestroy(g_pCtx);
xgeUnit();
return 0;
}代码讲解
- Panel 结构：由 Header（标题栏）+ Client（客户区）组成，子控件添加到 Client。
- HeaderHeight：设置标题栏高度，设为 0 可隐藏标题栏。
- Border：设置边框宽度和颜色，实现卡片视觉效果。
- ClientClip：启用后超出客户区的子控件被裁剪，避免溢出。
要点与陷阱
- AddChild：子控件自动添加到 Client 区域。
- HeaderHeight：设为 0 可隐藏标题栏。
- ClientClip：启用后超出客户区的子控件被裁剪。
- GetHeaderWidget：可获取标题栏控件进一步自定义。
进阶练习
- 可折叠面板：标题栏点击切换 Client 可见性。
- 多面板布局：左右各一个 Panel 实现 IDE 侧栏。
