概念
命中测试（HitTest）将屏幕坐标映射到控件：
• xuiHitTest：给定 (x, y) 返回最上层命中控件
• 层优先：从最高层（DEBUG）向最低层（NORMAL）搜索
• 标志位：控制是否穿透透明区域、是否包含禁用控件
• 裁剪：被父控件裁剪的区域不命中
• 用途：拖拽 Drop 判定、右键菜单定位、调试拾取
API 速查
| 函数 | 说明 |
|---|---|
xui_widget xuiHitTest(pCtx, fX, fY, iFlags) | 坐标命中测试 |
编译本章示例
gcc -O2 -I. -o ch198.exe ch198_main.c src\xui_*.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch198.exe示例：右键菜单定位
// 鼠标右键按下时
void OnRightClick(float fX, float fY) {
// 命中测试：找到鼠标下的控件
xui_widget pHit = xuiHitTest(pCtx,
fX, fY, 0);
if (pHit) {
// 根据控件类型弹出不同菜单
int iType = xuiWidgetGetType(pHit);
if (iType == xuiListViewGetType(pCtx)) {
ShowListContextMenu(pHit, fX, fY);
} else if (iType ==
xuiCanvasGetType(pCtx)) {
ShowCanvasContextMenu(pHit, fX, fY);
}
}
}
// 拖拽 Drop 判定
void OnDragEnd(float fX, float fY) {
xui_widget pTarget = xuiHitTest(pCtx,
fX, fY, 0);
if (pTarget && CanAcceptDrop(pTarget)) {
PerformDrop(pTarget);
}
}完整代码

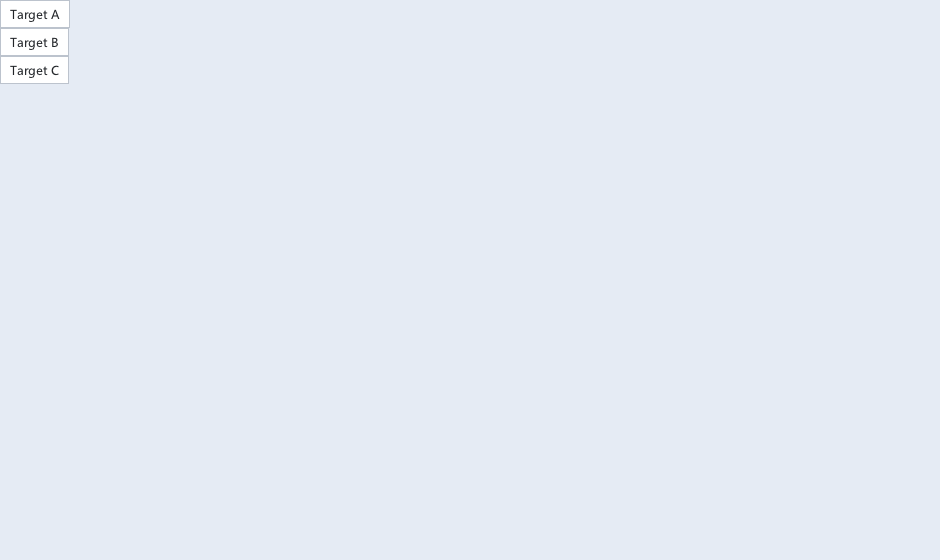

将以下代码保存为 ch198_main.c，编译后运行即可看到命中测试与控件拾取效果：
#include "xge.h"
#include "xui.h"
#include <stdio.h>
static xui_context g_pCtx;
static xui_widget g_pInfo;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x1a1a2e);
xui_vec2_t pos;
xgeMouseGet(&pos.x, &pos.y);
xuiInputPointerMove(g_pCtx, pos.x, pos.y);
if (xgeMouseDown(XGE_MOUSE_LEFT))
xuiInputPointerDown(g_pCtx, pos.x, pos.y, 0);
else
xuiInputPointerUp(g_pCtx, pos.x, pos.y, 0);
/* 实时命中测试 */
xui_widget pHit = xuiHitTest(g_pCtx, pos.x, pos.y, 0);
char buf[128];
sprintf(buf, "Hit: %s", pHit ? "widget" : "none");
xuiLabelSetText(g_pInfo, buf);
xuiUpdate(g_pCtx, xgeGetDelta());
xuiLayout(g_pCtx);
xuiRender(g_pCtx, NULL, NULL, 0);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 640; d.iHeight = 480;
d.sTitle = "ch198 - HitTest";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xuiCreate(&g_pCtx);
extern const xui_proxy_t tXgeProxy;
xui_proxy_t tXgeProxy = xuiProxyXge();
xuiSetProxy(g_pCtx, &tXgeProxy);
xuiSetViewportSize(g_pCtx, 640, 480);
xui_widget pRoot;
xuiPanelCreate(g_pCtx, &pRoot, NULL);
xuiWidgetSetRect(pRoot, (xui_rect_t){0, 0, 640, 480});
xui_widget pBtn;
xuiButtonCreate(g_pCtx, &pBtn, NULL);
xuiWidgetAddChild(pRoot, pBtn);
xuiLabelSetText(pBtn, "Target");
xuiWidgetSetRect(pBtn, (xui_rect_t){240, 140, 160, 48});
xuiWidgetSetRect(pBtn, (xui_rect_t){0, 0, 160, 48});
g_pInfo = xuiLabelCreate(g_pCtx, &g_pInfo, NULL);
xuiWidgetAddChild(pRoot, g_pInfo);
xuiLabelSetText(g_pInfo, "Move mouse over button");
xuiWidgetSetRect(g_pInfo, (xui_rect_t){200, 240, 240, 32});
xuiWidgetSetRect(g_pInfo, (xui_rect_t){0, 0, 240, 32});
xgeRun(onFrame, NULL);
xuiDestroy(g_pCtx);
xgeUnit();
return 0;
}代码讲解
- HitTest：每帧用鼠标坐标调用 xuiHitTest，返回最上层命中控件。
- 用途：右键菜单定位、拖拽 Drop 判定、调试拾取。
- 层顺序：MODAL 层控件会阻挡下层命中，返回最前层控件。
- 性能：遍历控件树，复杂 UI 中避免每帧调用，可降频或事件触发。
要点与陷阱
- 返回值：返回最上层命中控件，NULL 表示无命中。
- 透明穿透：默认透明像素不命中，标志可控制。
- 层顺序：MODAL 层控件会阻挡下层命中。
- 性能：HitTest 遍历控件树，复杂 UI 中避免每帧调用。
进阶练习
- 控件拾取器：DEBUG 层显示鼠标下控件名称/类型/尺寸。
- 穿透点击：工具栏区域点击穿透到下层画布。
