概念
ShapeBatch 与 SpriteBatch 类似，但不需要纹理——直接批量绘制纯色三角形和矩形。 初始化时指定统一颜色，所有添加的图元共享该颜色。 适合：调试碰撞盒、批量粒子、背景网格。
API 速查
| 函数 | 说明 |
|---|---|
int xgeShapeBatchInit(xge_shape_batch pBatch, uint32_t iColor, int iTriangleCapacity, uint32_t iFlags) | 初始化（指定颜色 + 容量） |
void xgeShapeBatchFree(xge_shape_batch pBatch) | 释放 |
void xgeShapeBatchClear(xge_shape_batch pBatch) | 清空 |
int xgeShapeBatchTriangleFill(xge_shape_batch pBatch, xge_vec2_t tA, xge_vec2_t tB, xge_vec2_t tC) | 添加三角形 |
int xgeShapeBatchRectFill(xge_shape_batch pBatch, xge_rect_t tRect) | 添加矩形 |
int xgeShapeBatchFlush(xge_shape_batch pBatch) | 提交绘制 |
编译本章示例
gcc -O2 -I. -o ch106.exe ch106_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch106.exe示例：批量调试绘制
// 初始化：绿色，容量 500 个三角形
xge_shape_batch_t dbgBatch;
xgeShapeBatchInit(&dbgBatch,
0x00FF0080, 500, 0);
// 每帧：添加碰撞盒
xgeShapeBatchClear(&dbgBatch);
for (int i = 0; i < entityCount; i++) {
xge_rect_t box = entities[i].aabb;
xgeShapeBatchRectFill(&dbgBatch, box);
}
// 添加自定义三角形（如方向指示器）
xgeShapeBatchTriangleFill(&dbgBatch,
(xge_vec2_t){ 400, 100 },
(xge_vec2_t){ 380, 140 },
(xge_vec2_t){ 420, 140 });
// 一次提交
xgeShapeBatchFlush(&dbgBatch);完整代码

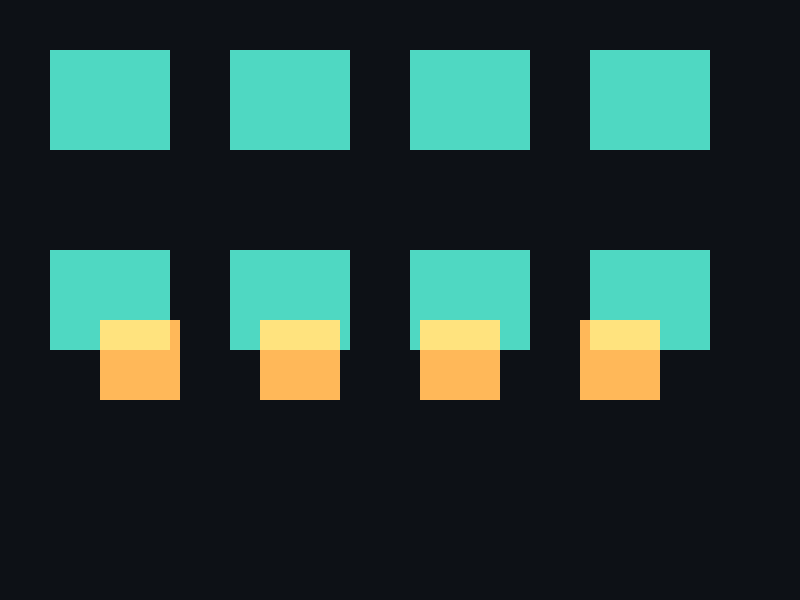

将以下代码保存为 ch106_main.c，编译后运行即可看到 ShapeBatch 批量调试绘制效果：
#include "xge.h"
#include <math.h>
static xge_shape_batch_t g_batch;
static xge_font g_font = NULL;
static float g_time = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_time += 0.016f;
xgeShapeBatchClear(&g_batch);
// 批量绘制动态碰撞盒
for (int i = 0; i < 20; i++) {
float x = 50.0f + i * 35.0f;
float y = 200.0f + 80.0f *
sinf(g_time * 2.0f + i * 0.5f);
xge_rect_t box = { x, y, 30, 30 };
xgeShapeBatchRectFill(&g_batch, box);
}
// 添加方向指示器三角形
float tipX = 400.0f + 100.0f * cosf(g_time);
float tipY = 450.0f + 50.0f * sinf(g_time);
xgeShapeBatchTriangleFill(&g_batch,
(xge_vec2_t){ tipX, tipY - 20 },
(xge_vec2_t){ tipX - 15, tipY + 15 },
(xge_vec2_t){ tipX + 15, tipY + 15 });
// 一次提交
xgeShapeBatchFlush(&g_batch);
xgeTextDraw(g_font, "ShapeBatch: 20 AABBs + 1 triangle",
50.0f, 50.0f, 0xFFFFFFFF)
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch106 - ShapeBatch Debug Draw";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeFontLoad(&g_font, "Roboto.ttf", 18.0f);
// 初始化：绿色半透明，容量 500 个三角形
xgeShapeBatchInit(&g_batch,
0x00FF0080, 500, 0);
xgeRun(onFrame, NULL);
xgeShapeBatchFree(&g_batch);
xgeFontFree(g_font);
xgeUnit();
return 0;
}代码讲解
- ShapeBatchInit：初始化单色形状批处理器，指定颜色和三角形容量。
- RectFill：添加矩形（内部转为 2 个三角形），适合碰撞盒/AABB 调试。
- TriangleFill：添加自定义三角形，适合方向指示器/箭头。
- 半透明：Alpha < 255 的颜色适合叠加显示调试信息。
要点与陷阱
- 单色：一个 Batch 只有一种颜色；多色需多个 Batch。
- 容量：以三角形为单位；RectFill 内部转为 2 个三角形。
- vs SpriteBatch：ShapeBatch 无纹理，纯顶点色。
- 调试：半透明颜色（Alpha < 255）适合叠加显示。
进阶练习
- 实现物理引擎调试视图：批量绘制所有刚体 AABB。
- 星空背景：数百个小矩形粒子一次 Flush。
