概念
Draw 系列是 XGE 最基础的纹理绘制接口：
• xgeDraw：在 (x,y) 绘制整张纹理（最简）
• xgeDrawEx：完整参数（源矩形、目标矩形、颜色、旋转、锚点）
• xgeDrawQuad3D：四顶点 3D 透视绘制
• xgeDrawPx：像素对齐绘制（避免模糊）
API 速查
| 函数 | 说明 |
|---|---|
void xgeDraw(xge_texture pTexture, float fX, float fY) | 简单绘制 |
void xgeDrawEx(const xge_draw_t* pDraw) | 完整参数绘制 |
void xgeDrawQuad3D(xge_texture pTexture, const xge_vertex_t* pVertices, uint32_t iFlags) | 3D 四边形绘制 |
void xgeDrawPx(xge_texture pTexture, int iX, int iY) | 像素对齐绘制 |
编译本章示例
gcc -O2 -I. -o ch108.exe ch108_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch108.exe示例：各种绘制方式
// 1. 最简单：在 (100,100) 绘制
xgeDraw(&tex, 100, 100);
// 2. 像素对齐（UI 元素避免模糊）
xgeDrawPx(&iconTex, 50, 50);
// 3. DrawEx：裁剪 + 缩放 + 旋转 + 染色
xge_draw_t draw = { 0 };
draw.pTexture = &spriteTex;
draw.tSrc = (xge_rect_t){ 0, 0, 64, 64 };
draw.tDst = (xge_rect_t){ 200, 200, 128, 128 };
draw.iColor = 0xFFFFFFFF;
draw.fRotation = 0.5f; // 弧度
draw.tAnchor = (xge_vec2_t){ 0.5f, 0.5f };
xgeDrawEx(&draw);
// 4. 3D 透视四边形
xge_vertex_t quad[4] = {
{ { 100,100 }, { 0,0 }, 0xFFFFFFFF },
{ { 300,120 }, { 1,0 }, 0xFFFFFFFF },
{ { 280,300 }, { 1,1 }, 0xFFFFFFFF },
{ { 120,280 }, { 0,1 }, 0xFFFFFFFF },
};
xgeDrawQuad3D(&tex, quad, 0);完整代码

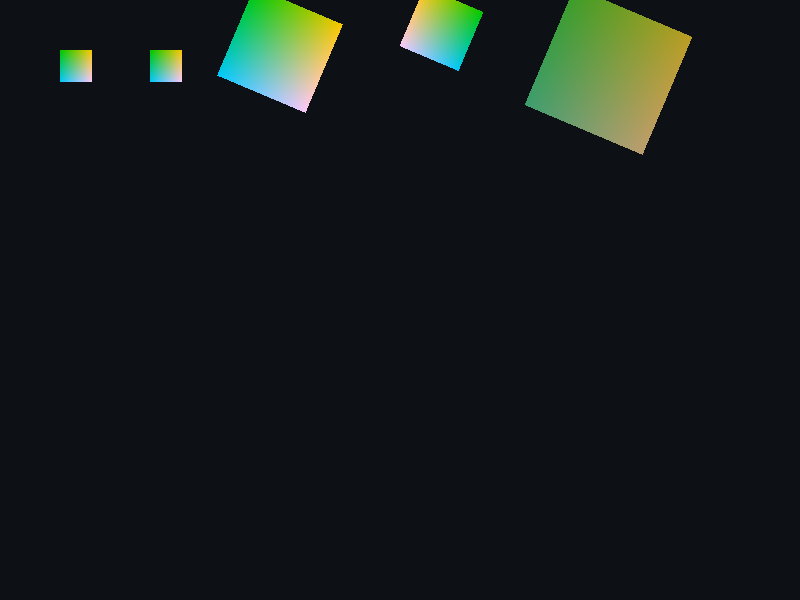

将以下代码保存为 ch108_main.c，编译后运行即可看到各种绘制方式对比效果：
#include "xge.h"
#include <string.h>
#include <math.h>
static xge_texture_t g_tex;
static xge_font g_font = NULL;
static float g_time = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_time += 0.016f;
// 1. 简单绘制
xgeDraw(&g_tex, 50.0f, 50.0f);
xgeTextDraw(g_font, "xgeDraw",
50.0f, 120.0f, 0xFFFFFFFF)
// 2. 像素对齐绘制
xgeDrawPx(&g_tex, 200, 50);
xgeTextDraw(g_font, "xgeDrawPx",
200.0f, 120.0f, 0xFFFFFFFF)
// 3. DrawEx：缩放 + 旋转 + 染色
xge_draw_t draw = { 0 };
draw.pTexture = &g_tex;
draw.tSrc = (xge_rect_t){ 0, 0, 64, 64 };
draw.tDst = (xge_rect_t){ 400, 80, 96, 96 };
draw.iColor = 0xFF88CCFF;
draw.fRotation = g_time;
draw.tAnchor = (xge_vec2_t){ 0.5f, 0.5f };
xgeDrawEx(&draw);
xgeTextDraw(g_font, "xgeDrawEx (rotate)",
360.0f, 140.0f, 0xFFFFFFFF)
// 4. 3D 透视四边形
xge_vertex_t quad[4] = {
{ 100,300, 0,0, 0xFFFFFFFF },
{ 300,320, 1,0, 0xFFFFFFFF },
{ 280,480, 1,1, 0xFFFFFFFF },
{ 120,460, 0,1, 0xFFFFFFFF },
};
xgeDrawQuad3D(&g_tex, quad, 0);
xgeTextDraw(g_font, "xgeDrawQuad3D",
100.0f, 500.0f, 0xFFFFFFFF)
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch108 - Draw Methods";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeFontLoad(&g_font, "Roboto.ttf", 16.0f);
// 创建 64x64 渐变纹理
uint8_t px[64 * 64 * 4];
for (int y = 0; y < 64; y++)
for (int x = 0; x < 64; x++) {
int i = (y * 64 + x) * 4;
px[i] = (uint8_t)(x * 4);
px[i+1] = (uint8_t)(y * 4);
px[i+2] = 180;
px[i+3] = 255;
}
xgeTextureCreateRGBA(&g_tex, 64, 64, px);
xgeRun(onFrame, NULL);
xgeTextureFree(&g_tex);
xgeFontFree(g_font);
xgeUnit();
return 0;
}代码讲解
- xgeDraw：最简单的绘制，在 (fX,fY) 绘制原始尺寸纹理。
- xgeDrawPx：像素对齐绘制，避免线性过滤导致的边缘模糊。
- xgeDrawEx：完整参数绘制，支持裁剪/缩放/旋转/染色/锚点。
- xgeDrawQuad3D：四顶点任意放置，实现透视/扭曲效果。
要点与陷阱
- DrawPx：坐标取整到像素，避免线性过滤导致的边缘模糊。
- Anchor：(0,0) 左上，(0.5,0.5) 中心，(1,1) 右下。
- Src 矩形：指定纹理子区域（精灵表裁剪）。
- Quad3D：四顶点可任意放置，实现透视/扭曲效果。
进阶练习
- 实现精灵动画：Src 矩形按帧偏移。
- 伪 3D 地面：Quad3D 透视变换绘制地砖。
