概念：为什么需要深度测试
在纯 2D 渲染中，绘制顺序决定了遮挡关系（后画的覆盖先画的）。但当使用透视投影或 3D 变换（如 xgeDrawQuad3D）时，仅靠绘制顺序无法正确处理遮挡——这时需要深度缓冲（Z-Buffer）。
XGE 默认关闭深度测试。开启后，每个片元在写入颜色缓冲前会与深度缓冲比较，只有"更近"的片元才能通过。
何时开启：使用透视相机（第 15 章）、3D 四边形绘制、或需要真实遮挡关系的场景。普通 2D UI 不需要深度测试。
API 速查
| 函数 | 说明 |
|---|---|
void xgeDepthTestSet(int bEnabled) | 启用（1）或禁用（0）深度测试 |
int xgeDepthTestGet(void) | 查询当前深度测试状态（1=开启） |
编译本章示例
gcc -O2 -I. -o ch13.exe ch13_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch13.exe示例 1：开启深度测试
static int onFrame(void* pUser) {
xgeClear(0x081114FF);
// 开启深度测试
xgeDepthTestSet(1);
// 使用透视相机（见第 15 章）
xge_camera_t cam = xgeCameraPerspective(
800, 600, // 视口尺寸
60.0f, // FOV
0.1f, // 近裁剪面
1000.0f // 远裁剪面
);
xgeCameraSet(&cam);
// 绘制 3D 四边形（深度测试确保正确遮挡）
// xgeDrawQuad3D(...);
// 2D 绘制前关闭深度测试
xgeDepthTestSet(0);
return XGE_OK;
}示例 2：状态查询与保护
// 保存当前状态
int bWasDepth = xgeDepthTestGet();
// 临时开启
xgeDepthTestSet(1);
// ... 3D 绘制代码 ...
// 恢复原始状态
xgeDepthTestSet(bWasDepth);深度测试 vs 绘制顺序
| 场景 | 推荐方式 |
|---|---|
| 2D UI / HUD | 关闭深度测试，靠绘制顺序 |
| 2.5D 等距视角 | 关闭深度测试，手动排序 |
| 透视 3D 场景 | 开启深度测试 |
| 粒子系统（加法混合） | 关闭深度测试（避免粒子被裁切） |
完整代码
将以下代码保存为 ch13_main.c，编译后运行即可观察深度测试状态切换：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 查询并显示当前深度测试状态
int bDepth = xgeDepthTestGet();
// 按空格键切换深度测试
if (xgeKeyPressed(XGE_KEY_SPACE)) {
xgeDepthTestSet(!bDepth);
}
// 绘制两个重叠矩形（观察遮挡关系）
xgeShapeRectFill(200, 200, 250, 200, 0x4FD8C2FF);
xgeShapeRectFill(350, 250, 250, 200, 0xFF6B5EFF);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch13 - Depth Test";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
xgeDepthTestGet()返回当前深度测试状态（0=关闭，1=开启）。xgeDepthTestSet(!bDepth)取反当前状态，实现一键切换。- 在纯 2D 场景中，深度测试的效果不明显（因为绘制顺序已决定遮挡）。它主要在透视相机 + 3D 四边形场景中有用。

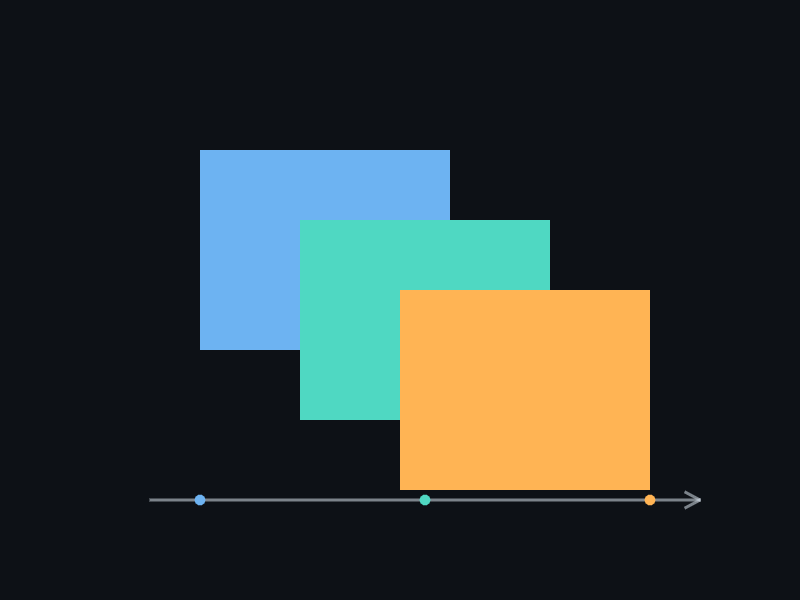

- 按空格键切换后，观察两个重叠矩形的遮挡关系变化。
要点与陷阱
- 默认关闭——XGE 是 2D 引擎，深度测试默认禁用。大多数 2D 应用永远不需要开启。
- 深度缓冲精度：由初始化时的帧缓冲格式决定，不可运行时更改。
- 与混合模式的交互：开启深度测试后，被遮挡的片元不会参与混合计算。
- 透明物体排序：深度测试不能正确处理半透明物体的叠加。半透明物体应在不透明物体之后、关闭深度写入来绘制。
- 性能影响：深度测试增加每片元的比较开销，但在现代 GPU 上几乎可忽略。
进阶练习
- 开启深度测试 + 透视相机，绘制两个交叉的 3D 四边形，观察正确遮挡。
- 对比开启/关闭深度测试时，改变绘制顺序对结果的影响。
- 实现一个"深度可视化"：用颜色映射深度值，近处红色、远处蓝色。
