概念：Viewport vs Clip
- Viewport（视口）：定义渲染输出的目标矩形区域。改变视口后，所有绘制坐标都相对于新视口。用于分屏渲染。
- Clip（裁剪矩形）：限制绘制可见范围。超出裁剪矩形的像素被丢弃，但坐标系统不变。用于滚动容器、遮罩窗口。
API 速查
| 函数 | 说明 |
|---|---|
void xgeViewportSet(xge_rect_t tRect) | 设置视口矩形 |
xge_rect_t xgeViewportGet(void) | 获取当前视口 |
void xgeViewportClear(void) | 恢复全屏视口 |
void xgeClipSet(xge_rect_t tRect) | 设置裁剪矩形 |
xge_rect_t xgeClipGet(void) | 获取当前裁剪矩形 |
void xgeClipClear(void) | 取消裁剪（全屏可见） |
编译本章示例
gcc -O2 -I. -o ch17.exe ch17_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch17.exexge_rect_t 结构
typedef struct xge_rect_t {
float fX; // 左上角 X
float fY; // 左上角 Y
float fWidth; // 宽度
float fHeight; // 高度

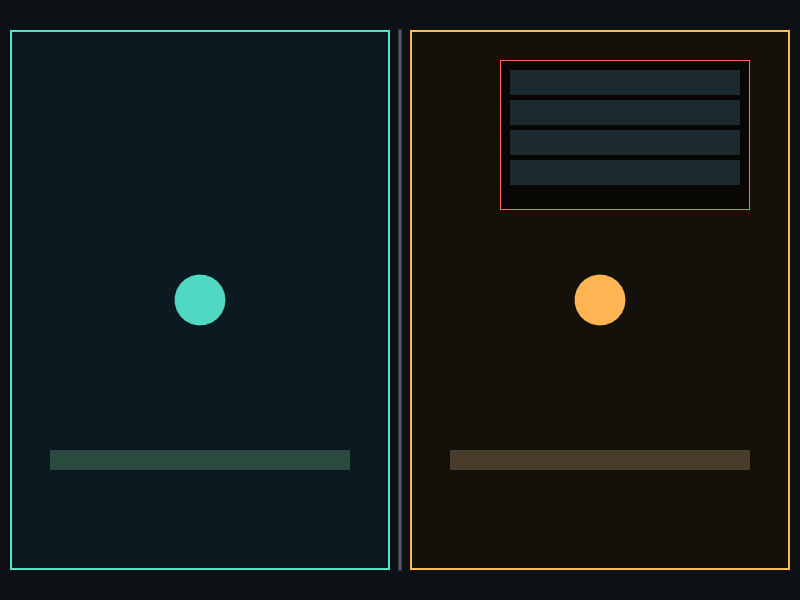

} xge_rect_t;示例 1：左右分屏
static int onFrame(void* pUser) {
int w = xgeGetWidth(), h = xgeGetHeight();
// 左半屏：玩家 1 视角
xge_rect_t left = { 0, 0, w/2.0f, h };
xgeViewportSet(left);
xgeClear(0x0A1A20FF);
// ... 绘制玩家 1 世界 ...
// 右半屏：玩家 2 视角
xge_rect_t right = { w/2.0f, 0, w/2.0f, h };
xgeViewportSet(right);
xgeClear(0x14100AFF);
// ... 绘制玩家 2 世界 ...
// 恢复全屏
xgeViewportClear();
return XGE_OK;
}示例 2：小地图视口
// 主视图（全屏）
xgeViewportClear();
xgeClear(0x081114FF);
// ... 主世界绘制 ...
// 小地图（右下角 200×150）
xge_rect_t mini = { 590, 440, 200, 150 };
xgeViewportSet(mini);
// 缩小相机显示全局
xge_camera_t cam = xgeCameraDefault(200, 150);
cam.tScale.fX = cam.tScale.fY = 0.05f; // 缩小 20 倍
xgeCameraSet(&cam);
xgeClear(0x00000080); // 半透明黑底
// ... 绘制简化世界 ...
xgeViewportClear(); // 恢复示例 3：裁剪矩形实现滚动窗口
// 定义列表可见区域
xge_rect_t listArea = { 50, 100, 300, 400 };
// 设置裁剪 → 超出区域的绘制被裁掉
xgeClipSet(listArea);
// 绘制长列表（可能超出 400px 高度）
for (int i = 0; i < 100; i++) {
float y = 100 + i * 40.0f - g_fScrollOffset;
xgeShapeRectFill(50, y, 300, 38, 0x1A2A30FF);
// xgeTextDraw(60, y + 10, items[i], ...);
}
// 取消裁剪
xgeClipClear();
// 绘制滚动条（不受裁剪影响）
xgeShapeRectFill(352, 100, 6, 400, 0x333333FF);完整代码
将以下代码保存为 ch17_main.c，编译后运行即可看到裁剪矩形实现的滚动列表：
#include "xge.h"
static float g_fScroll = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
// 滚轮控制滚动偏移
xge_vec2_t wheel = xgeMouseGetWheel();
g_fScroll -= wheel.fY * 20.0f;
if (g_fScroll < 0) g_fScroll = 0;
if (g_fScroll > 3600.0f) g_fScroll = 3600.0f;
xgeClear(0x081114FF);
// 定义列表可见区域
xge_rect_t listArea = { 100, 80, 400, 440 };
// 绘制背景框
xgeShapeRectFill(100, 80, 400, 440, 0x0E1E24FF);
// 设置裁剪 → 超出区域的绘制被裁掉
xgeClipSet(listArea);
// 绘制 100 行列表项
for (int i = 0; i < 100; i++) {
float y = 80 + i * 40.0f - g_fScroll;
uint32_t bg = (i % 2) ? 0x1A2A30FF : 0x162228FF;
xgeShapeRectFill(100, y, 400, 38, bg);
}
// 取消裁剪
xgeClipClear();
// 滚动条（不受裁剪影响）
float barH = 440.0f * 440.0f / 4000.0f;
float barY = 80 + g_fScroll / 4000.0f * 440.0f;
xgeShapeRectFill(504, barY, 6, barH, 0x4FD8C280);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch17 - Viewport & Clip";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
xgeClipSet(listArea)设置裁剪矩形，之后超出该区域的绘制全部被丢弃。- 列表有 100 行× 40px = 4000px 总高，但可见区域只有 440px，裁剪将不可见部分切除。
xgeClipClear()取消裁剪后绘制的滚动条不受影响。- Clip 不改变坐标系，只是“遮住”超出部分，与 Viewport 改变坐标原点不同。
要点与陷阱
- Viewport 改变坐标原点：设置视口后，(0,0) 变为视口左上角。绘制坐标是相对于视口的。
- Clip 不改变坐标：裁剪只是"遮住"超出部分，坐标系统不变。
- 每帧重置：Viewport 和 Clip 在
xgeBegin后重置为全屏。需要每帧重新设置。 - 嵌套裁剪：多次调用
xgeClipSet不会叠加，后一次覆盖前一次。需要交集裁剪时手动计算。 - Viewport + Camera 组合：先设 Viewport 确定渲染区域，再设 Camera 确定该区域内的坐标映射。
进阶练习
- 实现四格漫画布局：4 个视口各显示不同相机角度的同一场景。
- 用 Clip 实现一个圆形遮罩（提示：结合 ShapeEx 的 ClipShape，第 59 章）。
- 实现画中画：主视口显示游戏，小视口显示摄像机监控画面。
