概念
Toggle 是滑动开关，适合二元设置：
• 轨道（Track）+ 滑块（Thumb）结构
• 内部文本：ON/OFF 显示在轨道内
• 外部文本：开关旁的说明标签
• 支持自定义 Surface 替代默认滑块
API 速查
| 函数 | 说明 |
|---|---|
int xuiToggleCreate(xui_context pCtx, xui_widget* ppW, const xui_toggle_desc_t* pDesc) | 创建开关 |
int xuiToggleSetChange(xui_widget pW, xui_toggle_change_proc onChange, void* pUser) | 变化回调 |
int xuiToggleSetChecked(xui_widget pW, int bChecked) | 设置开关状态 |
int xuiToggleGetChecked(xui_widget pW) | 获取状态 |
int xuiToggleSetText(xui_widget pW, const char* sText) | 外部文本 |
int xuiToggleSetInnerText(xui_widget pW, const char* sUnchk, const char* sChk) | 内部文本 |
int xuiToggleSetTrackSize(xui_widget pW, float fW, float fH) | 轨道尺寸 |
int xuiToggleSetThumbSize(xui_widget pW, float fSize) | 滑块大小 |
int xuiToggleSetColors(xui_widget pW, uint32_t iAccent, uint32_t iTrack, uint32_t iHoverTrack, uint32_t iFocus) | 颜色 |
int xuiToggleSetGap(xui_widget pW, float fGap) | 开关与文字间距 |
编译本章示例
gcc -O2 -I. -o ch136.exe ch136_main.c src\xui_*.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch136.exe示例：声音开关
static void OnSoundToggle(xui_widget pW,
int bChecked, void* pUser)
{
xgeAudioSetVolume(bChecked ? 1.0f : 0.0f);
}
xui_toggle_desc_t desc = { 0 };
desc.sText = "声音";
desc.bChecked = 1;
xui_widget pToggle;
xuiToggleCreate(pCtx, &pToggle, &desc);
xuiToggleSetChange(pToggle, OnSoundToggle, NULL);
// 轨道 40x20，滑块 16
xuiToggleSetTrackSize(pToggle, 40.0f, 20.0f);
xuiToggleSetThumbSize(pToggle, 16.0f);
// 内部 ON/OFF 文本
xuiToggleSetInnerText(pToggle, "OFF", "ON");
// 绿色强调色
xuiToggleSetColors(pToggle,
0xFF22C55E, 0xFF4B5563,
0xFF6B7280, 0x4022C55E);
xuiWidgetAddChild(pSettingsPanel, pToggle);完整代码

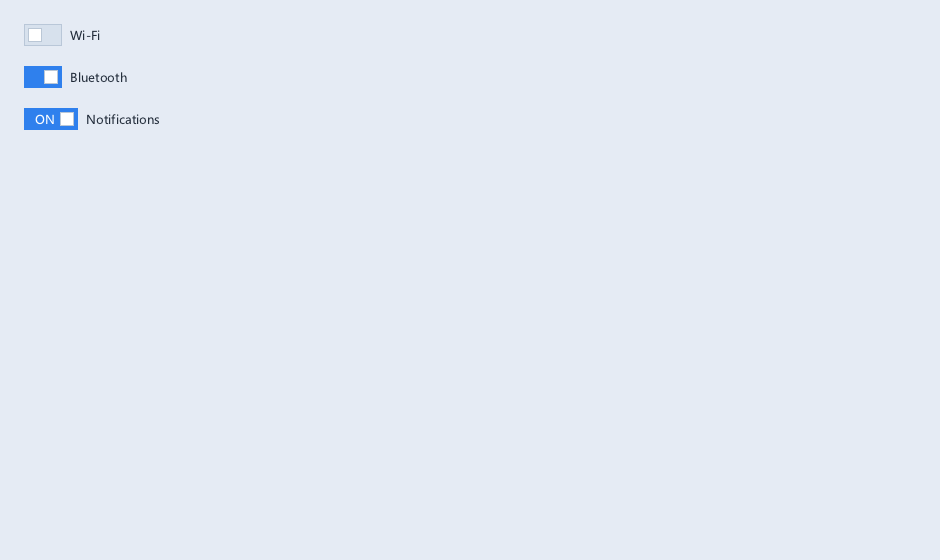

将以下代码保存为 ch136_main.c，编译后运行即可看到开关切换效果：
#include "xge.h"
#include "xui.h"
#include <stdio.h>
static xui_context g_pCtx;
static void OnSoundToggle(xui_widget pW,
int bChecked, void* pUser) {
(void)pW; (void)pUser;
printf("Sound: %s\n",
bChecked ? "ON" : "OFF");
}
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
float mx, my;
xgeMouseGet(&mx, &my);
xuiInputPointerMove(g_pCtx, mx, my, 0);
if (xgeMouseDown(XGE_MOUSE_LEFT))
xuiInputPointerDown(g_pCtx, mx, my, 0, 1);
if (!xgeMouseDown(XGE_MOUSE_LEFT) /* 释放边沿建议改用事件 */)
xuiInputPointerUp(g_pCtx, mx, my, 0, 0);
xuiUpdate(g_pCtx, xgeGetDelta());
xuiLayout(g_pCtx);
xuiRender(g_pCtx, NULL, NULL, 0);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch136 - Toggle";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xuiCreate(&g_pCtx);
extern const xui_proxy_t tXgeProxy;
xui_proxy_t tXgeProxy = xuiProxyXge();
xuiSetProxy(g_pCtx, &tXgeProxy);
xuiSetViewportSize(g_pCtx, 800, 600);
// 创建开关
xui_toggle_desc_t desc = { 0 };
desc.sText = "Sound";
desc.bChecked = 1;
xui_widget pToggle;
xuiToggleCreate(g_pCtx, &pToggle, &desc);
xuiToggleSetChange(pToggle,
OnSoundToggle, NULL);
xuiToggleSetTrackSize(pToggle, 40.0f, 20.0f);
xuiToggleSetThumbSize(pToggle, 16.0f);
xuiToggleSetInnerText(pToggle, "OFF", "ON");
xuiToggleSetColors(pToggle,
0xFF22C55E, 0xFF4B5563,
0xFF6B7280, 0x4022C55E);
xuiWidgetSetRect(pToggle,
(xui_rect_t){ 300, 280, 200, 30 });
xgeRun(onFrame, NULL);
xuiDestroy(g_pCtx);
xgeUnit();
return 0;
}代码讲解
- xuiToggleCreate：创建开关控件，desc 设置初始文本和状态。
- xuiToggleSetTrackSize：设置轨道宽高，决定开关整体尺寸。
- xuiToggleSetInnerText：轨道内显示 ON/OFF 文本。
- xuiToggleSetColors：设置强调色/轨道色/悬停色/焦点色。
- 内置动画：滑块切换时自动平滑过渡，无需手动实现。
要点与陷阱
- InnerText：显示在轨道内部，需轨道足够宽。
- TrackSize：轨道宽高决定开关整体大小。
- ThumbSize：滑块直径，应小于轨道高度。
- 动画：内置平滑过渡，无需手动实现。
进阶练习
- 带图标的滑块：用 IndicatorSurface 替换为自定义图片。
- 设置面板：多个 Toggle 控制音频/视频/输入选项。
