概念
Slider 是连续值选取控件：
• Range：最小值~最大值范围
• Step：拖动步进（吸附到整数倍）
• PageStep：点击轨道跳跃步长
• Orientation：水平或垂直
• Knob：滑块手柄，可自定义尺寸和颜色
API 速查
| 函数 | 说明 |
|---|---|
int xuiSliderCreate(xui_context pCtx, xui_widget* ppW, const xui_slider_desc_t* pDesc) | 创建滑块 |
int xuiSliderSetRange(xui_widget pW, float fMin, float fMax) | 范围 |
int xuiSliderSetValue(xui_widget pW, float fValue) | 设置值 |
int xuiSliderSetStep(xui_widget pW, float fStep, float fPageStep) | 步进 |
int xuiSliderSetOrientation(xui_widget pW, int iOrientation) | 方向 |
int xuiSliderSetMetrics(xui_widget pW, float fTrackSize, float fKnobSize, float fTrackRadius) | 尺寸 |
int xuiSliderSetColors(xui_widget pW, uint32_t iTrack, uint32_t iFill, uint32_t iKnob, uint32_t iFocus, uint32_t iDisabled) | 颜色 |
int xuiSliderSetKnobBorderColor(xui_widget pW, uint32_t iColor) | 滑块边框色 |
int xuiSliderSetChange(xui_widget pW, xui_slider_change_proc onChange, void* pUser) | 变更回调 |
编译本章示例
gcc -O2 -I. -o ch169.exe ch169_main.c src\xui_*.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch169.exe示例：音量控制
xui_slider_desc_t desc = { 0 };
xui_widget pSlider;
xuiSliderCreate(pCtx, &pSlider, &desc);
xuiSliderSetRange(pSlider, 0.0f, 100.0f);
xuiSliderSetValue(pSlider, 75.0f);
xuiSliderSetStep(pSlider, 1.0f, 10.0f);
xuiSliderSetOrientation(pSlider, 0); // 水平
// 外观
xuiSliderSetMetrics(pSlider, 6.0f, 16.0f, 3.0f);
xuiSliderSetColors(pSlider,
0x333333FF, 0x4FD8C2FF, 0xFFFFFFFF,
0x4FD8C280, 0x666666FF);
xuiSliderSetChange(pSlider, OnVolumeChange, NULL);
static void OnVolumeChange(xui_widget pW, float fValue, void* pUser) {
xgeAudioSetVolume(fValue / 100.0f);
}完整代码

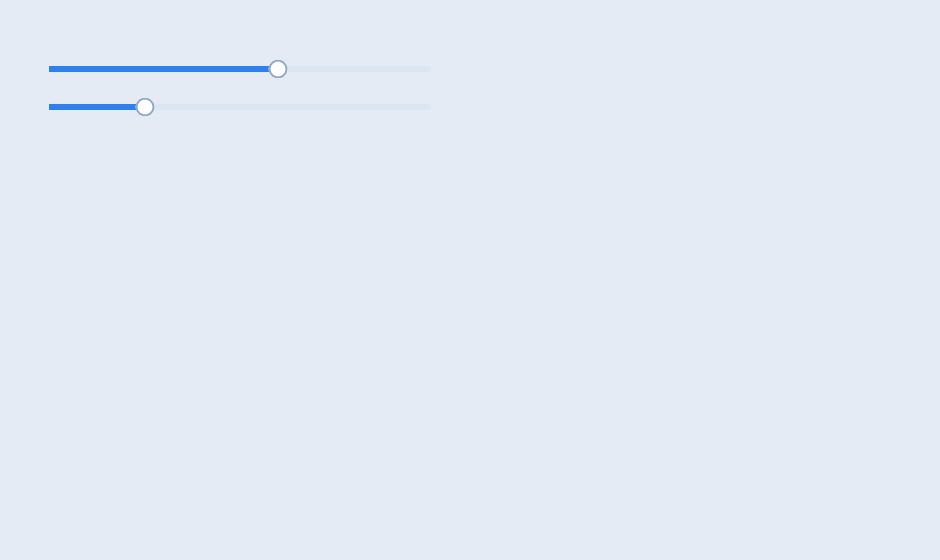

将以下代码保存为 ch169_main.c，编译后运行即可看到 Slider 滑块效果：
#include "xge.h"
#include "xui.h"
static xui_context g_pCtx;
static void OnVolumeChange(xui_widget pW, float fValue, void* pUser) {
(void)pW; (void)pUser;
xgeLogWrite("音量: %.0f%%", fValue);
}
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xui_vec2_t pos; xgeMouseGet(&pos.x, &pos.y);
xuiInputPointerMove(g_pCtx, pos.x, pos.y);
if (xgeMouseDown(XGE_MOUSE_LEFT)) xuiInputPointerDown(g_pCtx, pos.x, pos.y, 0);
else xuiInputPointerUp(g_pCtx, pos.x, pos.y, 0);
xuiUpdate(g_pCtx, xgeGetDelta());
xuiLayout(g_pCtx);
xuiRender(g_pCtx, NULL, NULL, 0);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800; d.iHeight = 600;
d.sTitle = "ch169 - Slider";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xuiCreate(&g_pCtx);
/* XGE 官方代理由 xuiProxyXge() 提供 */
xui_proxy_t tXgeProxy = xuiProxyXge();
xuiSetProxy(g_pCtx, &tXgeProxy);
xuiSetViewportSize(g_pCtx, 800, 600);
xui_widget pRoot;
xuiPanelCreate(g_pCtx, &pRoot, NULL);
xuiWidgetSetRect(pRoot, (xui_rect_t){0, 0, 800, 600});
/* 滑块 */
xui_slider_desc_t slDesc = {0};
xui_widget pSlider;
xuiSliderCreate(g_pCtx, &pSlider, &slDesc);
xuiWidgetSetRect(pSlider, (xui_rect_t){0, 0, 300, 24});
xuiWidgetSetRect(pSlider, (xui_rect_t){250, 280, 300, 24});
xuiSliderSetRange(pSlider, 0.0f, 100.0f);
xuiSliderSetValue(pSlider, 75.0f);
xuiSliderSetStep(pSlider, 1.0f, 10.0f);
xuiSliderSetMetrics(pSlider, 6.0f, 16.0f, 3.0f);
xuiSliderSetColors(pSlider,
0x333333FF, 0x4FD8C2FF, 0xFFFFFFFF,
0x4FD8C280, 0x666666FF);
xuiSliderSetChange(pSlider, OnVolumeChange, NULL);
xuiWidgetAddChild(pRoot, pSlider);
xgeRun(onFrame, NULL);
xuiDestroy(g_pCtx);
xgeUnit();
return 0;
}代码讲解
- xuiSliderCreate：创建滑块控件。
- SetRange(0, 100)：设置值域 0~100。
- SetStep(1, 10)：拖动步进 1，点击轨道跳跃 10。
- SetMetrics：轨道宽 6px，滑块 16px，圆角 3px。
- SetColors：自定义轨道/填充/滑块/焦点/禁用颜色。
要点与陷阱
- Step=0：无吸附，连续滑动（浮点精度）。
- PageStep：点击轨道（非拖动）时跳跃的步长。
- ChangeCount：每次值变化递增，可用于脏检测。
- 垂直：Orientation=1 时值从下到上递增。
进阶练习
- 亮度/对比度调节：双滑块联动实时预览图像效果。
- 刻度标签：在滑块旁显示当前值文本。
