概念
RangeSlider 是双滑块区间选择：
• 双柄：Start 和 End 两个滑块手柄
• Fill：两柄之间高亮填充区域
• IntervalLimits：最小/最大间隔约束
• Step：与 Slider 相同的步进吸附
• Orientation：水平或垂直
API 速查
| 函数 | 说明 |
|---|---|
int xuiRangeSliderCreate(xui_context pCtx, xui_widget* ppW, const xui_range_slider_desc_t* pDesc) | 创建范围滑块 |
int xuiRangeSliderSetRange(xui_widget pW, float fMin, float fMax) | 总范围 |
int xuiRangeSliderSetValues(xui_widget pW, float fStart, float fEnd) | 设置起止值 |
int xuiRangeSliderGetValues(xui_widget pW, float* pStart, float* pEnd) | 获取起止值 |
int xuiRangeSliderSetStep(xui_widget pW, float fStep, float fPageStep) | 步进 |
int xuiRangeSliderSetIntervalLimits(xui_widget pW, float fMinInterval, float fMaxInterval) | 间隔限制 |
int xuiRangeSliderSetOrientation(xui_widget pW, int iOrientation) | 方向 |
int xuiRangeSliderSetMetrics(xui_widget pW, float fTrackSize, float fKnobSize) | 尺寸 |
int xuiRangeSliderSetColors(xui_widget pW, uint32_t iTrack, uint32_t iFill, uint32_t iKnob, uint32_t iFocus, uint32_t iDisabled) | 颜色 |
int xuiRangeSliderSetChange(xui_widget pW, xui_range_slider_change_proc onChange, void* pUser) | 变更回调 |
编译本章示例
gcc -O2 -I. -o ch170.exe ch170_main.c src\xui_*.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch170.exe示例：价格区间筛选
xui_range_slider_desc_t desc = { 0 };
xui_widget pRange;
xuiRangeSliderCreate(pCtx, &pRange, &desc);
xuiRangeSliderSetRange(pRange, 0.0f, 1000.0f);
xuiRangeSliderSetValues(pRange, 200.0f, 800.0f);
xuiRangeSliderSetStep(pRange, 10.0f, 50.0f);
// 最小间隔 50，最大间隔不限
xuiRangeSliderSetIntervalLimits(pRange, 50.0f, 0.0f);
xuiRangeSliderSetChange(pRange, OnPriceChange, NULL);
static void OnPriceChange(xui_widget pW,
float fStart, float fEnd, void* pUser) {
FilterByPrice(fStart, fEnd);
}完整代码

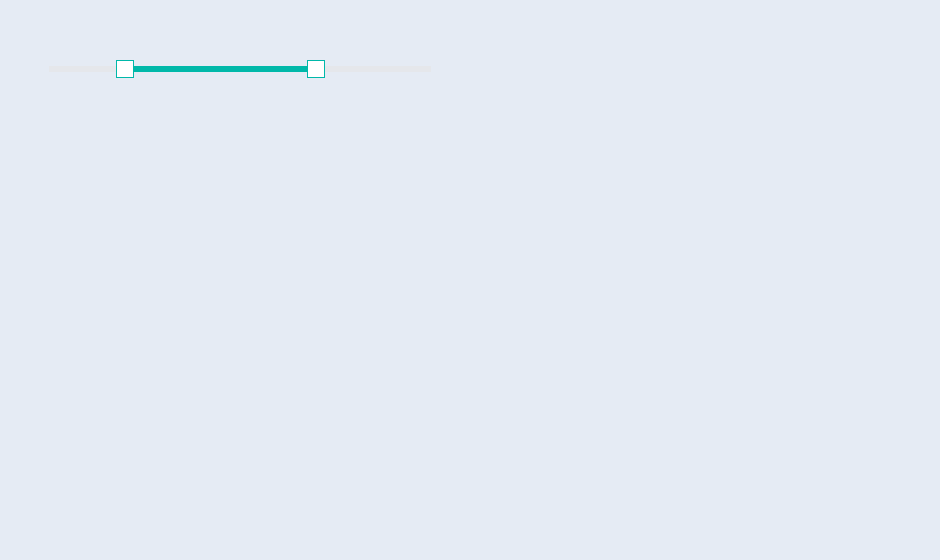

将以下代码保存为 ch170_main.c，编译后运行即可看到 RangeSlider 范围滑块效果：
#include "xge.h"
#include "xui.h"
static xui_context g_pCtx;
static void OnPriceChange(xui_widget pW,
float fStart, float fEnd, void* pUser) {
(void)pW; (void)pUser;
xgeLogWrite("价格区间: %.0f ~ %.0f", fStart, fEnd);
}
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xui_vec2_t pos; xgeMouseGet(&pos.x, &pos.y);
xuiInputPointerMove(g_pCtx, pos.x, pos.y);
if (xgeMouseDown(XGE_MOUSE_LEFT)) xuiInputPointerDown(g_pCtx, pos.x, pos.y, 0);
else xuiInputPointerUp(g_pCtx, pos.x, pos.y, 0);
xuiUpdate(g_pCtx, xgeGetDelta());
xuiLayout(g_pCtx);
xuiRender(g_pCtx, NULL, NULL, 0);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800; d.iHeight = 600;
d.sTitle = "ch170 - RangeSlider";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xuiCreate(&g_pCtx);
/* XGE 官方代理由 xuiProxyXge() 提供 */
xui_proxy_t tXgeProxy = xuiProxyXge();
xuiSetProxy(g_pCtx, &tXgeProxy);
xuiSetViewportSize(g_pCtx, 800, 600);
xui_widget pRoot;
xuiPanelCreate(g_pCtx, &pRoot, NULL);
xuiWidgetSetRect(pRoot, (xui_rect_t){0, 0, 800, 600});
/* 范围滑块 */
xui_range_slider_desc_t rsDesc = {0};
xui_widget pRange;
xuiRangeSliderCreate(g_pCtx, &pRange, &rsDesc);
xuiWidgetSetRect(pRange, (xui_rect_t){0, 0, 400, 24});
xuiWidgetSetRect(pRange, (xui_rect_t){200, 280, 400, 24});
xuiRangeSliderSetRange(pRange, 0.0f, 1000.0f);
xuiRangeSliderSetValues(pRange, 200.0f, 800.0f);
xuiRangeSliderSetStep(pRange, 10.0f, 50.0f);
xuiRangeSliderSetIntervalLimits(pRange, 50.0f, 0.0f);
xuiRangeSliderSetChange(pRange, OnPriceChange, NULL);
xuiWidgetAddChild(pRoot, pRange);
xgeRun(onFrame, NULL);
xuiDestroy(g_pCtx);
xgeUnit();
return 0;
}代码讲解
- xuiRangeSliderCreate：创建双柄范围滑块。
- SetValues(200, 800)：初始区间 200~800。
- SetStep(10, 50)：拖动步进 10，点击轨道跳跃 50。
- SetIntervalLimits(50, 0)：最小间隔 50，最大不限。
- OnChange：回调同时返回 Start 和 End 两个值。
要点与陷阱
- Start ≤ End：两柄不可交叉，拖动时自动约束。
- MinInterval：防止区间过窄（如价格至少差 50）。
- MaxInterval=0：表示不限制最大间隔。
- 回调参数：onChange 同时返回 Start 和 End 两个值。
进阶练习
- 时间轴裁剪：视频起止时间选择 + 实时预览缩略图。
- 双滑块联动数值输入：拖动更新数字框，输入更新滑块位置。
