概念
Render Pass 是一次完整的渲染过程：绑定目标帧缓冲、执行清屏、接收绘制命令、解绑。 一帧可以包含多个 Pass（如：阴影 Pass → 场景 Pass → UI Pass）， 每个 Pass 输出到不同的 RT。
API 速查
| 函数 | 说明 |
|---|---|
void xgePassInit(xge_pass pPass, xge_render_target pTarget, uint32_t iClearFlags, uint32_t iClearColor) | 初始化 Pass |
int xgePassBegin(xge_pass pPass) | 开始 Pass（绑定 RT + 清屏） |
int xgePassEnd(xge_pass pPass) | 结束 Pass（解绑 RT） |
编译本章示例
gcc -O2 -I. -o ch101.exe ch101_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch101.exe示例：多 Pass 渲染
// Pass 1：渲染场景到离屏 RT
xge_pass_t scenePass;
xgePassInit(&scenePass, &sceneRT,
XGE_PASS_CLEAR_COLOR,
0x1A1A2EFF);
xgePassBegin(&scenePass);
// 绘制 3D 场景...
xgeShapeCircleFill(400, 300, 80, 0xFF6B5EFF);
xgePassEnd(&scenePass);
// Pass 2：渲染 UI 到窗口
xge_render_target_t winRT;
xgeRenderTargetWindow(&winRT);
xge_pass_t uiPass;
xgePassInit(&uiPass, &winRT,
XGE_PASS_CLEAR_COLOR, 0x0D1117FF);
xgePassBegin(&uiPass);
// 将场景纹理绘制为背景
xgeDraw(xgeRenderTargetTexture(&sceneRT), 0, 0);
// 绘制 UI 覆盖层
xgeTextDraw(font, "HUD", 10, 10, 0xFFFFFFFF);
xgePassEnd(&uiPass);完整代码

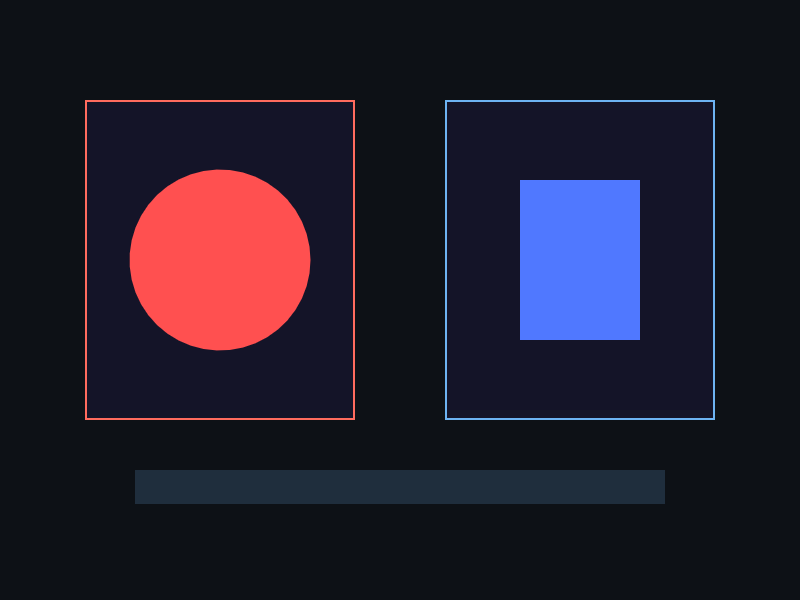

将以下代码保存为 ch101_main.c，编译后运行即可看到多 Pass 渲染效果：
#include "xge.h"
#include <math.h>
static xge_render_target_t g_sceneRT;
static xge_font g_font = NULL;
static float g_time = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
g_time += 0.016f;
// Pass 1：渲染场景到离屏 RT
xge_pass_t scenePass;
xgePassInit(&scenePass, &g_sceneRT,
XGE_PASS_CLEAR_COLOR,
0x1A1A2EFF);
xgePassBegin(&scenePass);
float cx = 200.0f + 120.0f * cosf(g_time);
float cy = 150.0f + 80.0f * sinf(g_time * 1.3f);
xgeShapeCircleFill(cx, cy, 50.0f, 0xFF6B5EFF);
xgeShapeRectStroke((xge_rect_t){50, 50, 300, 200}, 2.0f, 0x44FFFFFF)
xgePassEnd(&scenePass);
// Pass 2：渲染 UI 到窗口
xge_render_target_t winRT;
xgeRenderTargetWindow(&winRT);
xge_pass_t uiPass;
xgePassInit(&uiPass, &winRT,
XGE_PASS_CLEAR_COLOR, 0x0D1117FF);
xgePassBegin(&uiPass);
// 将场景纹理绘制为背景
xgeDraw(xgeRenderTargetTexture(&g_sceneRT),
100.0f, 50.0f);
// HUD 覆盖层
xgeTextDraw(g_font, "Multi-Pass: Scene + UI",
100.0f, 400.0f, 0xFFFFFFFF)
xgePassEnd(&uiPass);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch101 - Multi Pass Rendering";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeFontLoad(&g_font, "Roboto.ttf", 18.0f);
xgeRenderTargetCreate(&g_sceneRT, 400, 300);
xgeRun(onFrame, NULL);
xgeRenderTargetFree(&g_sceneRT);
xgeFontFree(g_font);
xgeUnit();
return 0;
}代码讲解
- PassInit：初始化 Pass，指定目标 RT、清除标志和清除颜色。
- Pass 1 场景：将 3D 场景渲染到离屏 RT，与 UI 分离。
- Pass 2 UI：将场景纹理作为背景，再绘制 HUD 覆盖层到窗口。
- 不可嵌套：Pass 必须 End 后才能 Begin 另一个，不能嵌套使用。
要点与陷阱
- ClearFlags：XGE_PASS_CLEAR_COLOR 清颜色；2D 渲染通道没有深度清屏标志。
- 嵌套：Pass 不能嵌套，必须 End 后才能 Begin 另一个。
- Init 复用：同一 Pass 可每帧 Begin/End，无需重新 Init。
- 窗口 Pass：主帧缓冲的 Pass 通常在 xgeBegin/xgeEnd 内部自动管理。
进阶练习
- 实现后处理管线：场景 Pass → 模糊 Pass → 合成 Pass。
- 多视口：两个 Pass 分别渲染左右画面（分屏）。
