概念
Offscreen 是 EGL + RT 的高层封装。一次 Init 即创建独立的 GL 上下文和帧缓冲， 无需手动管理 EGL 细节。适合需要独立渲染环境的场景：缩略图生成、SVG 光栅化、纹理烘焙。
API 速查
| 函数 | 说明 |
|---|---|
int xgeOffscreenInit(xge_offscreen pOffscreen, int iWidth, int iHeight) | 初始化离屏环境 |
void xgeOffscreenUnit(xge_offscreen pOffscreen) | 销毁离屏环境 |
xge_render_target xgeOffscreenRenderTarget(xge_offscreen pOffscreen) | 获取内部 RT |
int xgeOffscreenReadPixels(xge_offscreen pOffscreen, void* pPixels, int iStride) | 回读像素 |
编译本章示例
gcc -O2 -I. -o ch99.exe ch99_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch99.exe示例：生成缩略图
// 创建 256×256 离屏环境
xge_offscreen_t os;
xgeOffscreenInit(&os, 256, 256);
// 获取 RT 进行绘制
xge_render_target rt = xgeOffscreenRenderTarget(&os);
xge_pass_t pass;
xgePassInit(&pass, rt, XGE_PASS_CLEAR_COLOR, 0x00000000);
xgePassBegin(&pass);
// 绘制缩略图内容
xgeDraw(&sceneTex, 0, 0);
xgePassEnd(&pass);
// 回读像素并保存
uint8_t pixels[256 * 256 * 4];
xgeOffscreenReadPixels(&os, pixels, 256 * 4);
xgeImageSavePNG("thumb.png", 256, 256,
pixels, 256 * 4);
// 销毁
xgeOffscreenUnit(&os);完整代码

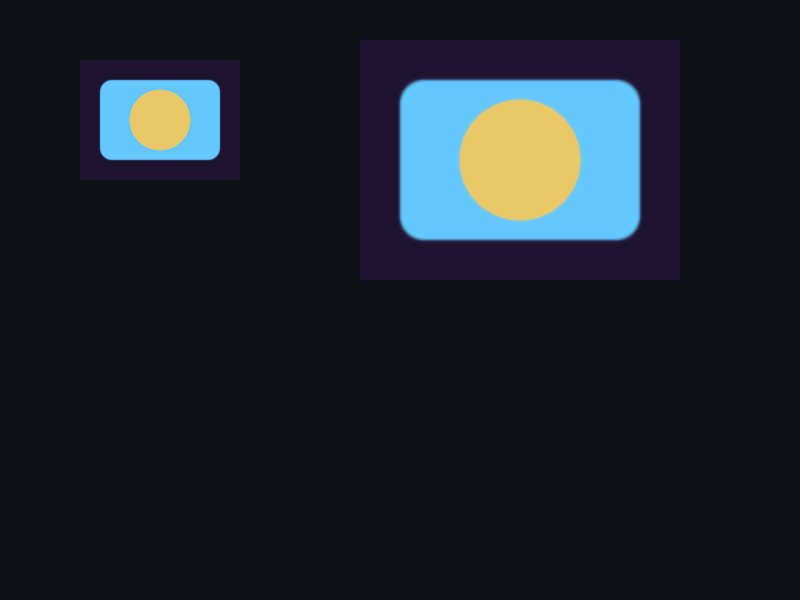

将以下代码保存为 ch99_main.c，编译后运行即可看到离屏渲染生成缩略图效果：
#include "xge.h"
#include <math.h>
static xge_offscreen_t g_os;
static xge_font g_font = NULL;
static float g_time = 0.0f;
static int g_saved = 0;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_time += 0.016f;
// 离屏渲染缩略图内容
xge_render_target rt = xgeOffscreenRenderTarget(&g_os);
xge_pass_t pass;
xgePassInit(&pass, rt, XGE_PASS_CLEAR_COLOR, 0x222244FF);
xgePassBegin(&pass);
// 绘制动态场景
float cx = 64.0f + 40.0f * cosf(g_time);
float cy = 64.0f + 40.0f * sinf(g_time);
xgeShapeCircleFill(cx, cy, 20.0f, 0xFF8844FF);
xgeShapeRectStroke((xge_rect_t){10, 10, 108, 108}, 1.0f, 0x44FFFFFF)
xgePassEnd(&pass);
// 第一秒后保存一次缩略图
if (!g_saved && g_time > 1.0f) {
uint8_t pixels[128 * 128 * 4];
xgeOffscreenReadPixels(&g_os, pixels, 128 * 4);
xgeImageSavePNG("thumbnail.png", 128, 128,
pixels, 128 * 4);
g_saved = 1;
}
xgeTextDraw(g_font,
g_saved ? "Thumbnail saved to thumbnail.png"
: "Rendering offscreen...",
50.0f, 300.0f, 0xFFFFFFFF)
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch99 - Offscreen Thumbnail";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeFontLoad(&g_font, "Roboto.ttf", 18.0f);
// 创建 128x128 离屏环境
xgeOffscreenInit(&g_os, 128, 128);
xgeRun(onFrame, NULL);
xgeOffscreenUnit(&g_os);
xgeFontFree(g_font);
xgeUnit();
return 0;
}代码讲解
- OffscreenInit：创建独立离屏渲染环境，有自己的 GL 上下文，不与窗口冲突。
- OffscreenRenderTarget：获取内部 RT，通过 Pass 绘制内容。
- OffscreenReadPixels：回读离屏像素到 CPU，用于保存 PNG 或进一步处理。
- 缩略图生成：先离屏渲染小尺寸场景，再回读保存，适合批量生成预览图。
要点与陷阱
- 独立上下文：Offscreen 有自己的 GL 上下文，不与窗口冲突。
- 线程：可在任意线程 Init/使用，但同一时间只能一个线程操作。
- vs RT：如果只需离屏缓冲（共享窗口上下文），直接用 RenderTarget。
- 性能：Init 有 EGL 初始化开销，避免频繁创建销毁。
进阶练习
- 实现 SVG 批量光栅化：Offscreen 逐个渲染 → 保存 PNG。
- 纹理烘焙：将 ShapeEx 场景渲染为纹理贴图。
