概念
Material：渲染状态容器，绑定 Shader、纹理（最多 3 张）、颜色、混合模式。
调用 MaterialDraw 时一次性设置所有状态并绘制。
Mesh：顶点 + 索引的 GPU 缓冲区封装，支持创建、更新、绘制。
适合自定义几何体（地形、粒子、3D 模型）。
API 速查
| 函数 | 说明 |
|---|---|
void xgeMaterialInit(xge_material pMaterial) | 初始化 Material |
void xgeMaterialFree(xge_material pMaterial) | 释放 |
void xgeMaterialSetShader(xge_material pMaterial, xge_shader pShader) | 绑定 Shader |
void xgeMaterialSetTexture(xge_material pMaterial, xge_texture pTexture) | 绑定纹理槽 0 |
void xgeMaterialSetTexture2/3(...) | 绑定纹理槽 1/2 |
void xgeMaterialSetColor(xge_material pMaterial, uint32_t iColor) | 设置颜色 |
void xgeMaterialSetBlend(xge_material pMaterial, int iBlend) | 设置混合模式 |
void xgeMaterialDraw(xge_material pMaterial, const xge_draw_t* pDraw) | 绘制 |
int xgeMeshCreate(xge_mesh pMesh, const xge_vertex_t* pVertices, int iVertexCount, const uint16_t* pIndices, int iIndexCount, uint32_t iFlags) | 创建 Mesh |
int xgeMeshUpdate(xge_mesh pMesh, ...) | 更新顶点/索引 |
void xgeMeshDraw(xge_mesh pMesh, xge_texture pTexture, uint32_t iFlags) | 绘制 Mesh |
void xgeMeshFree(xge_mesh pMesh) | 释放 Mesh |
编译本章示例
gcc -O2 -I. -o ch104.exe ch104_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch104.exe示例：自定义三角形 Mesh
// 定义三角形顶点
xge_vertex_t verts[3] = {
{ { 400, 100 }, { 0.5f, 0 }, 0xFF0000FF },
{ { 200, 400 }, { 0, 1 }, 0x00FF00FF },
{ { 600, 400 }, { 1, 1 }, 0x0000FFFF },
};
uint16_t indices[3] = { 0, 1, 2 };
// 创建 Mesh
xge_mesh_t mesh;
xgeMeshCreate(&mesh, verts, 3,
indices, 3, 0);
// 每帧绘制
xgeMeshDraw(&mesh, NULL, 0);
// Material 方式绘制
xge_material_t mat;
xgeMaterialInit(&mat);
xgeMaterialSetShader(&mat, &myShader);
xgeMaterialSetTexture(&mat, &tex);
xgeMaterialSetColor(&mat, 0xFFFFFFFF);
xge_draw_t draw = { 0 };
draw.tDst = (xge_rect_t){ 0, 0, 800, 600 };
xgeMaterialDraw(&mat, &draw);
xgeMeshFree(&mesh);
xgeMaterialFree(&mat);完整代码

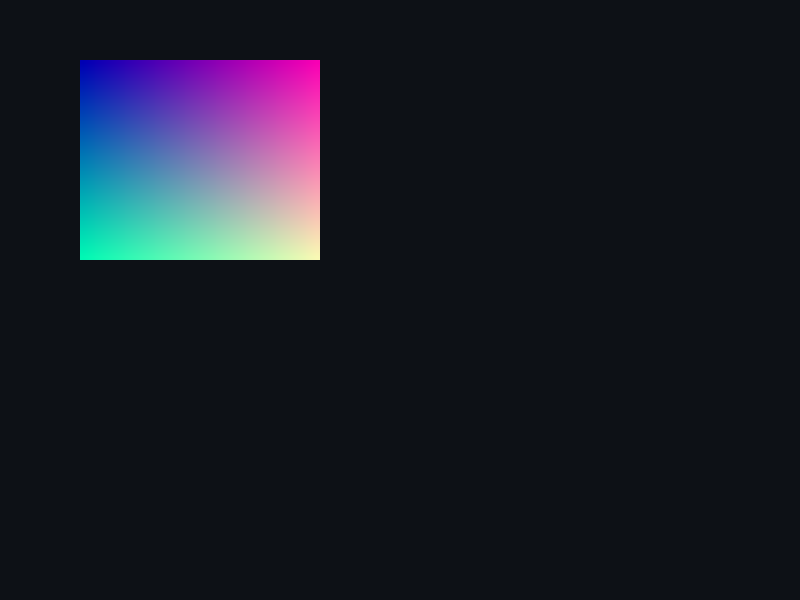

将以下代码保存为 ch104_main.c，编译后运行即可看到自定义 Mesh 与 Material 绘制效果：
#include "xge.h"
#include <math.h>
static xge_mesh_t g_mesh;
static xge_font g_font = NULL;
static float g_time = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_time += 0.016f;
// 绘制自定义三角形 Mesh
xgeMeshDraw(&g_mesh, NULL, 0);
// 动态更新顶点（呼吸动画）
float scale = 1.0f + 0.2f * sinf(g_time * 2.0f);
xge_vertex_t verts[3] = {
{ 400, 100 * scale + 200*(1-scale),
0.5f, 0, 0xFF0000FF },
{ 200, 400, 0, 1, 0x00FF00FF },
{ 600, 400, 1, 1, 0x0000FFFF },
};
xgeMeshUpdate(&g_mesh, verts, 3, NULL, 0);
xgeTextDraw(g_font, "Custom Mesh: RGB Triangle",
50.0f, 50.0f, 0xFFFFFFFF)
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch104 - Custom Mesh & Material";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeFontLoad(&g_font, "Roboto.ttf", 18.0f);
// 定义三角形顶点
xge_vertex_t verts[3] = {
{ 400, 100, 0.5f, 0, 0xFF0000FF },
{ 200, 400, 0, 1, 0x00FF00FF },
{ 600, 400, 1, 1, 0x0000FFFF },
};
uint16_t indices[3] = { 0, 1, 2 };
// 创建 Mesh
xgeMeshCreate(&g_mesh, verts, 3,
indices, 3, 0);
xgeRun(onFrame, NULL);
xgeMeshFree(&g_mesh);
xgeFontFree(g_font);
xgeUnit();
return 0;
}代码讲解
- MeshCreate：从顶点数组和索引数组创建 GPU Mesh，flags 控制是否动态更新。
- MeshDraw：绘制 Mesh，可指定纹理（NULL 表示纯顶点色）。
- MeshUpdate：更新顶点数据，顶点数不能超过 Create 时的容量。
- 呼吸动画：用 sinf 动态缩放顶点 Y 坐标，展示 MeshUpdate 用法。
要点与陷阱
- Material vs Mesh：Material 管状态，Mesh 管几何；可组合使用。
- 纹理槽：最多 3 张纹理（SetTexture/2/3）。
- MeshUpdate：顶点数不能超过 Create 时的容量。
- Flags：MeshCreate 的 flags 控制是否动态更新。
进阶练习
- 实现 2D 骨骼动画：每帧 MeshUpdate 更新顶点位置。
- 多纹理合成：Material 绑定 3 张纹理，Shader 混合。
