API 速查
| 函数 | 说明 |
|---|---|
int xgeShapeExSceneTransformSet(xge_shape_ex_scene pScene, const xge_shape_ex_matrix_t* pMatrix) | 设置变换矩阵 |
int xgeShapeExSceneTransformIdentity(xge_shape_ex_scene pScene) | 重置 |
int xgeShapeExSceneTransformGet(xge_shape_ex_scene pScene, xge_shape_ex_matrix_t* pMatrix) | 获取变换 |
int xgeShapeExSceneTransformTranslate(xge_shape_ex_scene pScene, float fTX, float fTY) | 平移 |
int xgeShapeExSceneTransformScale(xge_shape_ex_scene pScene, float fSX, float fSY) | 缩放 |
int xgeShapeExSceneTransformRotate(xge_shape_ex_scene pScene, float fRadians) | 旋转 |
int xgeShapeExSceneTransformSkew(xge_shape_ex_scene pScene, float fXRadians, float fYRadians) | 斜切 |
编译本章示例
gcc -O2 -I. -o ch66.exe ch66_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch66.exe示例：整组旋转
// 创建一组图形
xge_shape_ex_scene group = NULL;
xgeShapeExSceneCreate(&group);
// ... 添加多个 Shape ...
// 整组旋转 + 平移到屏幕中心
xgeShapeExSceneTransformRotate(group, 0.785f); // 45°
xgeShapeExSceneTransformTranslate(group, 400, 300);
// 一次 Draw 绘制整棵子树
xgeShapeExSceneDraw(group, 0.25f);完整代码

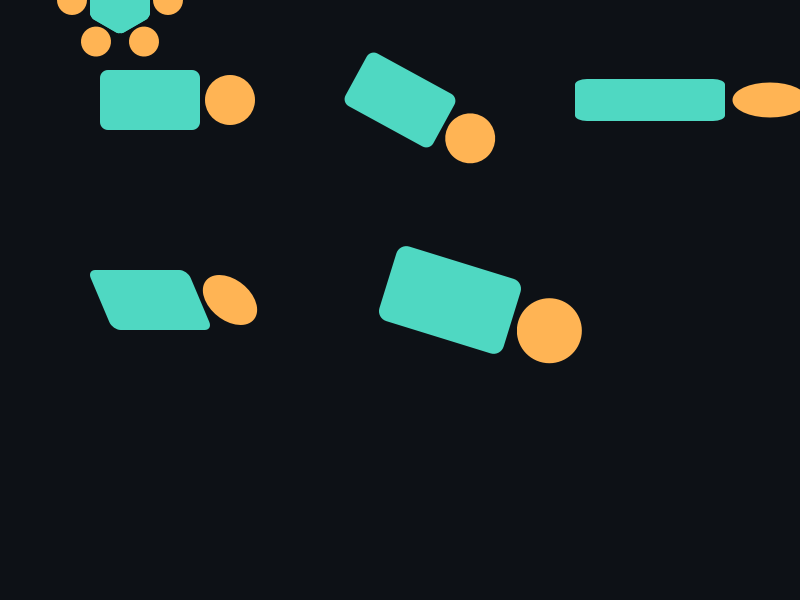

将以下代码保存为 ch66_main.c，编译后运行即可看到整组旋转动画效果：
#include "xge.h"
static float s_fAngle = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
s_fAngle += 0.015f;
// 创建一组图形
xge_shape_ex_scene group = NULL;
xgeShapeExSceneCreate(&group);
uint32_t colors[] = { 0x4FD8C2FF, 0xFFB454FF, 0xFF6B8AFF };
for (int i = 0; i < 3; i++) {
xge_shape_ex s = NULL;
xgeShapeExCreate(&s);
xgeShapeExAppendRect(s, -120+i*80,-30, 60,60, 8,8, 1);
xgeShapeExFillColor(s, colors[i]);
xgeShapeExSceneAdd(group, s);
xgeShapeExDestroy(s);
}
// 整组旋转 + 平移到屏幕中心
xgeShapeExSceneTransformIdentity(group);
xgeShapeExSceneTransformRotate(group, s_fAngle);
xgeShapeExSceneTransformTranslate(group, 400, 300);
xgeShapeExSceneDraw(group, 0.25f);
xgeShapeExSceneDestroy(group);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch66 - Scene Transform";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- SceneTransformRotate：对整组应用旋转变换，所有子节点跟随。
- 层级累积：最终变换 = 父Scene × 子Scene × Shape 自身。
- 每帧 Identity：重置后再设置，避免变换累积。
- 一次 Draw：SceneDraw 绘制整棵子树，无需逐个绘制。
要点与陷阱
- 层级累积：最终变换 = 父Scene × 子Scene × Shape 自身。
- 动画重置：每帧 Identity 后再设置，避免累积。
- 与 Shape Transform 独立：Scene 变换不影响子 Shape 的自身变换。
进阶练习
- 实现太阳系：每个行星是一个子 Scene，各自旋转。
- 缩放整组实现"缩放画布"功能。
