概念
- 渐变轴：由 (X1,Y1) → (X2,Y2) 定义渐变方向。
- color_stop_t：{ fOffset (0~1), iColor }，偏移量从小到大排列。
- 坐标单位：USER_SPACE（世界坐标）或 OBJECT_BOUNDING_BOX（0~1 归一化）。
API 速查
| 函数 / 类型 | 说明 |
|---|---|
xge_shape_ex_color_stop_t { float fOffset; uint32_t iColor; } | 颜色停靠点 |
#define XGE_SHAPE_EX_GRADIENT_USER_SPACE 0 | 世界坐标 |
#define XGE_SHAPE_EX_GRADIENT_OBJECT_BOUNDING_BOX 1 | 归一化坐标 |
int xgeShapeExFillLinearGradient(xge_shape_ex pShape, float fX1, float fY1, float fX2, float fY2, int iUnits, const xge_shape_ex_color_stop_t* pStops, int iStopCount) | 设置线性渐变填充 |
int xgeShapeExFillLinearGradientGet(...) | 获取线性渐变参数 |
编译本章示例
gcc -O2 -I. -o ch42.exe ch42_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch42.exe示例 1：水平双色渐变
xge_shape_ex_color_stop_t stops[] = {
{ 0.0f, 0x4FD8C2FF }, // 起点：青色
{ 1.0f, 0xFFB454FF }, // 终点：橙色
};
xge_shape_ex shape = NULL;
xgeShapeExCreate(&shape);
xgeShapeExAppendRect(shape, 100,200, 600,150, 12,12, 1);
xgeShapeExFillLinearGradient(shape,
100, 0, 700, 0, // 从左到右
XGE_SHAPE_EX_GRADIENT_USER_SPACE,
stops, 2);
xgeShapeExDraw(shape, 0.25f);示例 2：多停靠点彩虹渐变
xge_shape_ex_color_stop_t rainbow[] = {
{ 0.0f, 0xFF0000FF },
{ 0.2f, 0xFFFF00FF },
{ 0.4f, 0x00FF00FF },
{ 0.6f, 0x00FFFFFF },
{ 0.8f, 0x0000FFFF },
{ 1.0f, 0xFF00FFFF },
};
xgeShapeExFillLinearGradient(shape,
0, 0, 1, 0, // 归一化：左→右
XGE_SHAPE_EX_GRADIENT_OBJECT_BOUNDING_BOX,
rainbow, 6);完整代码

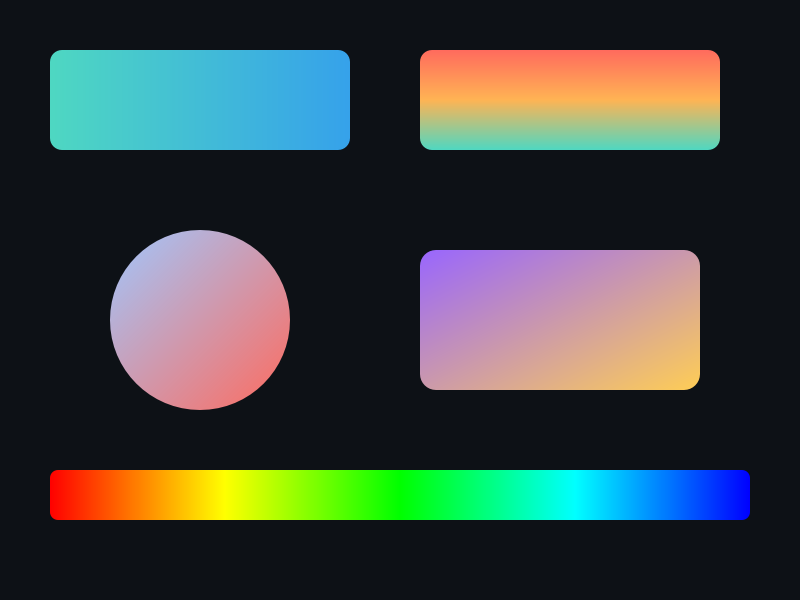

将以下代码保存为 ch42_main.c，编译后运行即可看到线性渐变填充效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 水平双色渐变
xge_shape_ex_color_stop_t stops2[] = {
{ 0.0f, 0x4FD8C2FF },
{ 1.0f, 0xFFB454FF },
};
xge_shape_ex bar = NULL;
xgeShapeExCreate(&bar);
xgeShapeExAppendRect(bar, 80,80, 640,120, 16,16, 1);
xgeShapeExFillLinearGradient(bar,
80, 0, 720, 0,
XGE_SHAPE_EX_GRADIENT_USER_SPACE,
stops2, 2);
xgeShapeExDraw(bar, 0.25f);
xgeShapeExDestroy(bar);
// 彩虹多停靠点渐变
xge_shape_ex_color_stop_t rainbow[] = {
{ 0.0f, 0xFF0000FF },
{ 0.2f, 0xFFFF00FF },
{ 0.4f, 0x00FF00FF },
{ 0.6f, 0x00FFFFFF },
{ 0.8f, 0x0000FFFF },
{ 1.0f, 0xFF00FFFF },
};
xge_shape_ex rb = NULL;
xgeShapeExCreate(&rb);
xgeShapeExAppendRect(rb, 80,280, 640,120, 16,16, 1);
xgeShapeExFillLinearGradient(rb,
0, 0, 1, 0,
XGE_SHAPE_EX_GRADIENT_OBJECT_BOUNDING_BOX,
rainbow, 6);
xgeShapeExDraw(rb, 0.25f);
xgeShapeExDestroy(rb);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch42 - Linear Gradient";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- 颜色停靠点：
xge_shape_ex_color_stop_t包含 fOffset(0~1) 和 iColor，至少 2 个。 - USER_SPACE：渐变轴用世界坐标，(X1,Y1)→(X2,Y2) 决定方向。
- OBJECT_BOUNDING_BOX：归一化坐标，(0,0)→(1,0) 表示左→右，与图形尺寸无关。
- 多停靠点：6 个停靠点实现彩虹渐变，Offset 均匀分布。
要点与陷阱
- 至少 2 个停靠点：少于 2 个会失败。
- Offset 范围：0.0 ~ 1.0，超出会被钳制。
- 覆盖纯色：设置渐变后，之前的 FillColor 被替换。
- 方向任意：(X1,Y1)→(X2,Y2) 可以是任意角度（对角线、垂直等）。
进阶练习
- 实现 45° 对角线渐变背景。
- 动态移动渐变轴：每帧改变 X1/X2，形成"流光"动画。
