概念
- Pad（默认）：超出范围用最近端颜色填充。
- Reflect：镜像反射渐变，形成对称重复。
- Repeat：平铺重复渐变。
API 速查
| 常量 / 函数 | 说明 |
|---|---|
#define XGE_SHAPE_EX_GRADIENT_SPREAD_PAD 0 | 钳制端色 |
#define XGE_SHAPE_EX_GRADIENT_SPREAD_REFLECT 1 | 镜像反射 |
#define XGE_SHAPE_EX_GRADIENT_SPREAD_REPEAT 2 | 平铺重复 |
int xgeShapeExFillGradientSpread(xge_shape_ex pShape, int iSpread) | 设置填充渐变扩散 |
int xgeShapeExFillGradientSpreadGet(xge_shape_ex pShape, int* pSpread) | 获取扩散模式 |
编译本章示例
gcc -O2 -I. -o ch44.exe ch44_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt

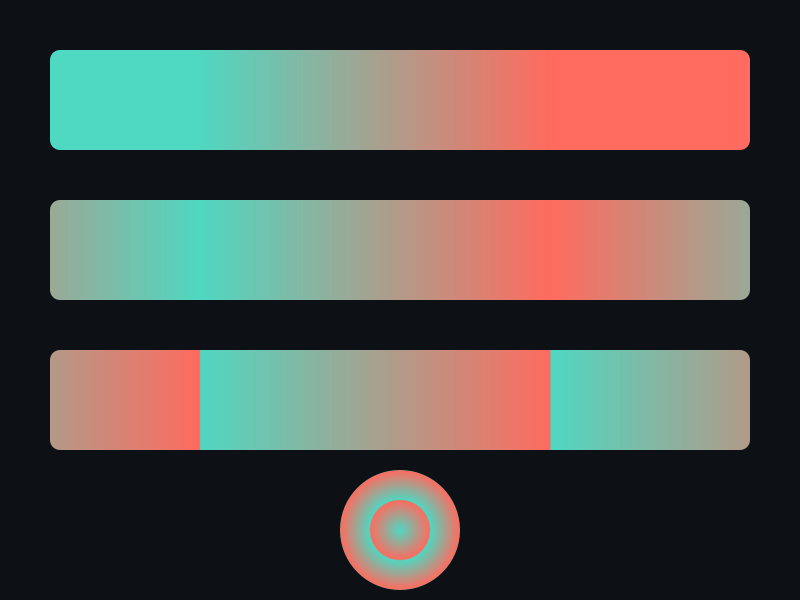

.\ch44.exe示例：三种模式对比
xge_shape_ex_color_stop_t stops[] = {
{ 0.0f, 0x4FD8C2FF },
{ 1.0f, 0xFFB454FF },
};
int spreads[] = {
XGE_SHAPE_EX_GRADIENT_SPREAD_PAD,
XGE_SHAPE_EX_GRADIENT_SPREAD_REFLECT,
XGE_SHAPE_EX_GRADIENT_SPREAD_REPEAT,
};
for (int i = 0; i < 3; i++) {
xge_shape_ex s = NULL;
xgeShapeExCreate(&s);
xgeShapeExAppendRect(s, 50, 100+i*150, 700, 120, 0,0, 1);
// 渐变只覆盖 1/3 宽度 → 超出部分由扩散模式决定
xgeShapeExFillLinearGradient(s, 50,0, 280,0,
XGE_SHAPE_EX_GRADIENT_USER_SPACE, stops, 2);
xgeShapeExFillGradientSpread(s, spreads[i]);
xgeShapeExDraw(s, 0.25f);
xgeShapeExDestroy(s);
}完整代码
将以下代码保存为 ch44_main.c，编译后运行即可看到三种渐变扩散模式的对比效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xge_shape_ex_color_stop_t stops[] = {
{ 0.0f, 0x4FD8C2FF },
{ 1.0f, 0xFFB454FF },
};
int spreads[] = {
XGE_SHAPE_EX_GRADIENT_SPREAD_PAD,
XGE_SHAPE_EX_GRADIENT_SPREAD_REFLECT,
XGE_SHAPE_EX_GRADIENT_SPREAD_REPEAT,
};
const char* names[] = { "PAD", "REFLECT", "REPEAT" };
for (int i = 0; i < 3; i++) {
xge_shape_ex s = NULL;
xgeShapeExCreate(&s);
xgeShapeExAppendRect(s, 50, 80+i*170, 700, 130, 12,12, 1);
// 渐变只覆盖 1/3 宽度，超出部分由扩散模式决定
xgeShapeExFillLinearGradient(s, 50,0, 280,0,
XGE_SHAPE_EX_GRADIENT_USER_SPACE, stops, 2);
xgeShapeExFillGradientSpread(s, spreads[i]);
xgeShapeExDraw(s, 0.25f);
xgeShapeExDestroy(s);
}
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch44 - Gradient Spread";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- stops 数组：定义两个色标（青→橙），渐变从 x=50 到 x=280（仅覆盖矩形 1/3 宽度）。
- spreads 数组：三种扩散模式常量，循环中逐一应用。
- USER_SPACE：使用用户坐标定义渐变起止点，便于精确控制覆盖范围。
- xgeShapeExFillGradientSpread：在设置渐变后调用，决定超出渐变范围的颜色行为。
- Create/Destroy：每帧创建销毁，实际项目中可缓存复用。
要点与陷阱
- 默认 Pad：不设置时默认为 Pad。
- 渐变覆盖全区域时：三种模式效果相同（没有超出部分）。
- 对描边渐变也有效：StrokeGradientSpread（第 50 章）。
进阶练习
- 用 Repeat 模式 + 窄渐变实现条纹效果。
- 用 Reflect 模式实现金属拉丝质感。
