API 速查
| 函数 | 说明 |
|---|---|
int xgeSvgSetSize(xge_svg pSvg, float fWidth, float fHeight) | 设置渲染尺寸 |
int xgeSvgGetSize(xge_svg pSvg, float* pWidth, float* pHeight) | 获取尺寸 |
int xgeSvgSetOrigin(xge_svg pSvg, float fX, float fY) | 设置绘制原点 |
int xgeSvgGetOrigin(xge_svg pSvg, float* pX, float* pY) | 获取原点 |
int xgeSvgGetViewBox(xge_svg pSvg, xge_rect_t* pViewBox) | 获取 viewBox |
编译本章示例
gcc -O2 -I. -o ch74.exe ch74_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch74.exe示例：缩放 SVG 图标
xge_svg icon = NULL;
xgeSvgCreate(&icon);
xgeSvgLoad(icon, "assets/star.svg");
// 查看原始 viewBox
xge_rect_t vb;
xgeSvgGetViewBox(icon, &vb);
// vb = {0, 0, 24, 24} — 典型 24px 图标
// 缩放到 48x48 绘制
xgeSvgSetSize(icon, 48.0f, 48.0f);
// 设置绘制原点（左上角位置）
xgeSvgSetOrigin(icon, 100.0f, 50.0f);
// 获取当前尺寸确认
float w, h;
xgeSvgGetSize(icon, &w, &h);
// w=48, h=48完整代码

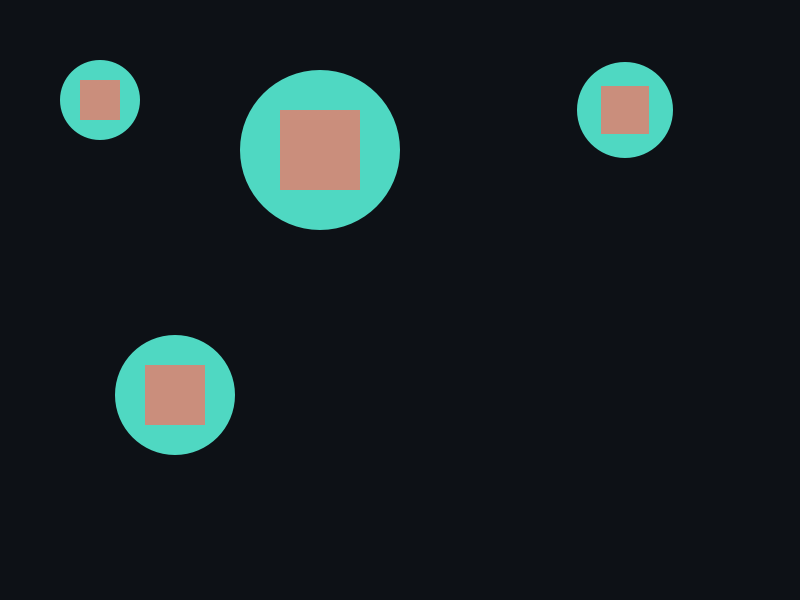

将以下代码保存为 ch74_main.c，编译后运行即可看到同一 SVG 以不同尺寸绘制的效果：
#include "xge.h"
static xge_svg g_icon = NULL;
static int g_iFrame = 0;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_iFrame++;
// 动画缩放：32 → 128 → 32
float sz = 80.0f + 48.0f * (float)sin(g_iFrame * 0.03f);
// 绘制 3 个不同尺寸
float sizes[] = { 48.0f, sz, 128.0f };
float xPos[] = { 100.0f, 350.0f, 580.0f };
for (int i = 0; i < 3; i++) {
xgeSvgSetSize(g_icon, sizes[i], sizes[i]);
xgeSvgSetOrigin(g_icon, xPos[i], 250.0f);
xgeSvgDraw(g_icon, 0.25f);
}
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch74 - SVG Size & viewBox";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeSvgCreate(&g_icon);
xgeSvgLoad(g_icon, "assets/icon.svg");
// 查看原始 viewBox
xge_rect_t vb;
xgeSvgGetViewBox(g_icon, &vb);
xgeRun(onFrame, NULL);
xgeSvgDestroy(g_icon);
xgeUnit();
return 0;
}代码讲解
- SetSize：控制 SVG 渲染尺寸，viewBox 内部坐标自动映射到目标尺寸。
- SetOrigin：设置绘制原点（左上角），动态定位 SVG 在屏幕上的位置。
- 动画缩放：中间图标用 sin 函数动态改变尺寸，展示矢量图无损缩放特性。
- GetViewBox：获取 SVG 文件定义的原始坐标系，用于计算宽高比。
要点与陷阱
- viewBox 只读：由 SVG 文件定义，不可修改；通过 SetSize 控制实际渲染大小。
- SetSize 与 Draw dst：Draw 的 tDst 参数优先级高于 SetSize。
- Origin：默认 (0,0)，设置后绘制位置偏移，适合动态定位。
- 无 viewBox 的 SVG：GetViewBox 返回 {0,0,width,height}。
进阶练习
- 实现图标组件：根据容器大小自动 SetSize 适配。
- 读取 viewBox 计算宽高比，保持等比缩放。
