API 速查
| 函数 | 说明 |
|---|---|
int xgeSvgDraw(xge_svg pSvg, xge_rect_t tDst, float fTolerance) | 绘制到目标矩形 |
int xgeSvgDrawPx(xge_svg pSvg, xge_rect_t tDst, float fTolerance) | 像素对齐绘制 |
int xgeSvgContainsPoint(xge_svg pSvg, float fX, float fY, float fTolerance, int* pContains) | 点命中测试 |
int xgeSvgDrawContainsPoint(xge_svg pSvg, xge_rect_t tDst, float fX, float fY, float fTolerance, int* pContains) | 绘制区域命中测试 |
int xgeSvgGetBounds(xge_svg pSvg, float fTolerance, xge_rect_t* pBounds) | 获取包围盒 |
int xgeSvgGetDrawBounds(xge_svg pSvg, xge_rect_t tDst, float fTolerance, xge_rect_t* pBounds) | 绘制后包围盒 |
编译本章示例
gcc -O2 -I. -o ch75.exe ch75_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt

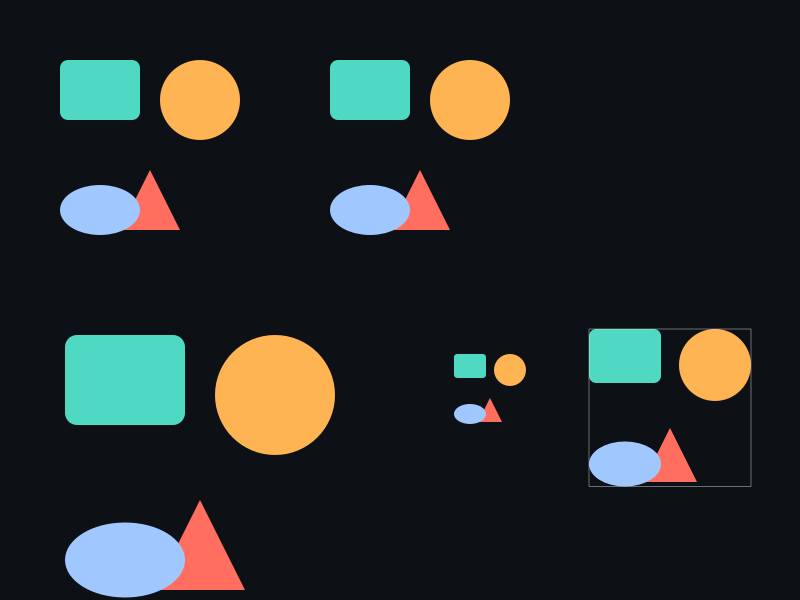

.\ch75.exe示例：绘制 SVG 图标
xge_svg logo = NULL;
xgeSvgCreate(&logo);
xgeSvgLoad(logo, "assets/logo.svg");
// 绘制到指定矩形区域
xge_rect_t dst = { 50, 50, 200, 100 };
xgeSvgDraw(logo, dst, 0.25f);
// 像素对齐（适合 UI 图标，避免模糊）
xgeSvgDrawPx(logo, dst, 0.25f);
// 点击检测
int bHit;
xgeSvgDrawContainsPoint(logo, dst,
mouseX, mouseY, 0.25f, &bHit);
if (bHit) {
// 用户点击了 logo
}完整代码
将以下代码保存为 ch75_main.c，编译后运行即可看到 SVG 绘制 + 鼠标点击检测效果：
#include "xge.h"
static xge_svg g_logo = NULL;
static int g_bHover = 0;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xge_rect_t dst = { 300, 200, 200, 200 };
// 鼠标悬停检测
float mx, my;
xgeMouseGet(&mx, &my);
xgeSvgDrawContainsPoint(g_logo, dst,
(float)mx, (float)my, 0.25f, &g_bHover);
// 绘制 SVG（像素对齐）
xgeSvgDrawPx(g_logo, dst, 0.25f);
// 悬停时绘制高亮边框
if (g_bHover) {
xge_shape_ex hl = NULL;
xgeShapeExCreate(&hl);
xgeShapeExAppendRect(hl,
dst.x-4, dst.y-4, dst.w+8, dst.h+8, 8,8, 1)
xgeShapeExStrokeColor(hl, 0x4FD8C2FF);
xgeShapeExStrokeWidth(hl, 2.0f);
xgeShapeExDraw(hl, 0.25f);
xgeShapeExDestroy(hl);
}
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch75 - SVG Draw";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeSvgCreate(&g_logo);
xgeSvgLoad(g_logo, "assets/logo.svg");
xgeRun(onFrame, NULL);
xgeSvgDestroy(g_logo);
xgeUnit();
return 0;
}代码讲解
- SvgDrawPx：像素对齐绘制，避免小图标边缘模糊。
- DrawContainsPoint：考虑 tDst 坐标映射的命中测试，比 ContainsPoint 更实用。
- 悬停反馈：鼠标在 SVG 区域内时绘制高亮边框，模拟按钮悬停效果。
- tDst：目标矩形 {x,y,w,h}，SVG 自动缩放到此区域。
要点与陷阱
- tDst：目标矩形 {x, y, w, h}，SVG 会缩放到此区域。
- DrawPx：对齐像素网格，小尺寸图标更清晰。
- fTolerance：曲线精度，推荐 0.25。
- DrawContainsPoint：考虑了 tDst 的坐标映射，比 ContainsPoint 更实用。
进阶练习
- 实现 SVG 按钮：DrawContainsPoint 检测点击 + 悬停变色。
- 绘制 SVG 到不同大小区域，观察 preserveAspectRatio 效果。
