API 速查
| 函数 | 说明 |
|---|---|
int xgeSvgPaintGetById(xge_svg pSvg, uint32_t iId, xge_svg_paint* ppPaint) | 按 ID 获取 |
int xgeSvgPaintGetByName(xge_svg pSvg, const char* sName, xge_svg_paint* ppPaint) | 按名称获取 |
int xgeSvgPaintGetPicture(xge_svg pSvg, xge_svg_paint* ppPaint) | 获取根 Paint |
int xgeSvgPaintIdGet(xge_svg_paint pPaint, uint32_t* pId) | 获取节点 ID |
int xgeSvgPaintNameGet(xge_svg_paint pPaint, const char** ppName) | 获取节点名称 |
int xgeSvgPaintTypeGet(xge_svg_paint pPaint, int* pType) | 获取节点类型 |
int xgeSvgPaintShapeGet(xge_svg_paint pPaint, xge_shape_ex* ppShape) | 获取关联 Shape |
int xgeSvgPaintOwnerGet(xge_svg_paint pPaint, xge_svg* ppSvg) | 获取所属 SVG |
int xgeSvgPaintParentGet(xge_svg_paint pPaint, xge_svg_paint* ppParent) | 获取父节点 |
int xgeSvgPaintChildGetCount(xge_svg_paint pPaint, int* pCount) | 子节点数量 |
int xgeSvgPaintChildGetAt(xge_svg_paint pPaint, int iIndex, xge_svg_paint* ppChild) | 按索引获取子节点 |
编译本章示例
gcc -O2 -I. -o ch77.exe ch77_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch77.exe示例：动态修改 SVG 元素
xge_svg icon = NULL;
xgeSvgCreate(&icon);
xgeSvgLoad(icon, "assets/character.svg");
// 按名称获取节点（SVG 中的 id 属性）
xge_svg_paint head = NULL;
xgeSvgPaintGetByName(icon, "head", &head);
// 获取关联的 ShapeEx 对象
xge_shape_ex headShape = NULL;
xgeSvgPaintShapeGet(head, &headShape);
// 修改填充颜色
xgeShapeExFillColor(headShape, 0xFFCC88FF);
// 遍历子节点
int count;
xgeSvgPaintChildGetCount(head, &count);
for (int i = 0; i < count; i++) {
xge_svg_paint child;
xgeSvgPaintChildGetAt(head, i, &child);
}完整代码

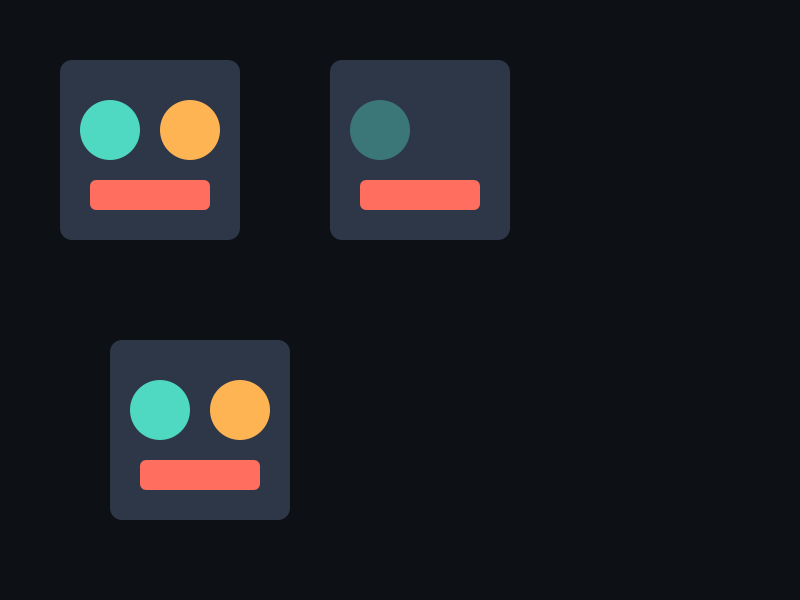

将以下代码保存为 ch77_main.c，编译后运行即可看到按名称获取 SVG 节点并动态换色效果：
#include "xge.h"
static xge_svg g_svg = NULL;
static int g_iFrame = 0;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_iFrame++;
// 每 60 帧换色
if (g_iFrame % 60 == 0) {
xge_svg_paint part = NULL;
xgeSvgPaintGetByName(g_svg, "body", &part);
if (part) {
xge_shape_ex sh = NULL;
xgeSvgPaintShapeGet(part, &sh);
if (sh) {
unsigned int cols[] = {
0xFF6B5EFF,0x4FD8C2FF,0xFFB454FF,0x7C6BFFFF};
xgeShapeExFillColor(sh,
cols[(g_iFrame/60)%4]);
}
}
}
xge_rect_t dst = { 250, 100, 300, 400 };
xgeSvgDraw(g_svg, dst, 0.25f);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch77 - Paint GetByName";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeSvgCreate(&g_svg);
xgeSvgLoad(g_svg, "assets/character.svg");
xgeRun(onFrame, NULL);
xgeSvgDestroy(g_svg);
xgeUnit();
return 0;
}代码讲解
- PaintGetByName：通过 SVG 元素的 id 属性获取 Paint 节点指针。
- PaintShapeGet：获取节点关联的 ShapeEx 对象，可直接修改填充/描边等样式。
- 动态换色：每 60 帧切换一次填充颜色，实现“换装”效果。
- Paint 不拥有：Paint 指针由 SVG 管理，不需 Destroy，SVG 销毁时自动释放。
要点与陷阱
- Paint 不拥有：Paint 指针由 SVG 管理，不需要 Destroy。
- ShapeGet：返回的 ShapeEx 可直接修改样式，影响后续绘制。
- GetByName：对应 SVG 元素的 id 属性（非 class）。
- 缓存 SVG 注意：LoadCached 共享实例，修改 Paint 影响所有使用者。
进阶练习
- 实现 SVG 换装：按名称获取部件，切换不同填充。
- 构建 Paint 树形结构面板（类似 DOM 检查器）。
