API 速查
| 函数 | 说明 |
|---|---|
int xgeSvgPaintTransformSet(xge_svg_paint pPaint, const xge_shape_ex_matrix_t* pMatrix) | 设置变换 |
int xgeSvgPaintTransformIdentity(xge_svg_paint pPaint) | 重置变换 |
int xgeSvgPaintTransformGet(xge_svg_paint pPaint, xge_shape_ex_matrix_t* pMatrix) | 获取变换 |
int xgeSvgPaintTransformTranslate(xge_svg_paint pPaint, float fTX, float fTY) | 平移 |
int xgeSvgPaintTransformScale(xge_svg_paint pPaint, float fSX, float fSY) | 缩放 |
int xgeSvgPaintTransformRotate(xge_svg_paint pPaint, float fRadians) | 旋转 |
int xgeSvgPaintOpacitySet(xge_svg_paint pPaint, float fOpacity) | 设置透明度 |
int xgeSvgPaintOpacityGet(xge_svg_paint pPaint, float* pOpacity) | 获取透明度 |
int xgeSvgPaintVisibleSet(xge_svg_paint pPaint, int bVisible) | 设置可见性 |
int xgeSvgPaintVisibleGet(xge_svg_paint pPaint, int* pVisible) | 获取可见性 |
int xgeSvgPaintBlendSet(xge_svg_paint pPaint, int iBlend) | 设置混合模式 |
int xgeSvgPaintBlendGet(xge_svg_paint pPaint, int* pBlend) | 获取混合模式 |
编译本章示例
gcc -O2 -I. -o ch78.exe ch78_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch78.exe示例：SVG 指针旋转动画
xge_svg clock = NULL;
xgeSvgCreate(&clock);
xgeSvgLoad(clock, "assets/clock.svg");
// 获取秒针节点
xge_svg_paint hand = NULL;
xgeSvgPaintGetByName(clock, "second-hand", &hand);
// 每帧旋转
void OnFrame(void) {
xgeSvgPaintTransformIdentity(hand);
float angle = xgeTimeNow() * 6.28f / 60.0f;
xgeSvgPaintTransformRotate(hand, angle);
xge_rect_t dst = { 300,200, 200,200 };
xgeSvgDraw(clock, dst, 0.25f);
}
// 隐藏/显示元素
xgeSvgPaintVisibleSet(hand, 0); // 隐藏秒针
// 半透明效果
xgeSvgPaintOpacitySet(hand, 0.5f);完整代码

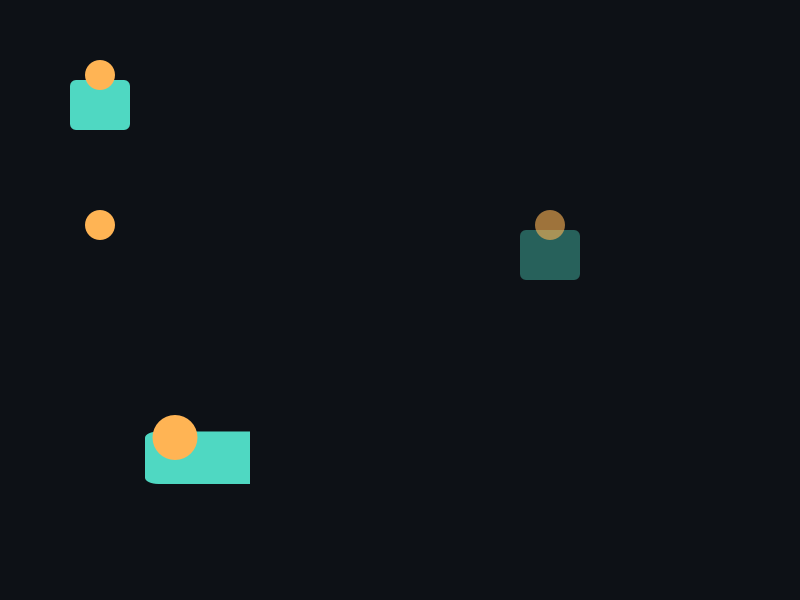

将以下代码保存为 ch78_main.c，编译后运行即可看到 SVG 内部节点旋转动画效果：
#include "xge.h"
static xge_svg g_clock = NULL;
static xge_svg_paint g_hand = NULL;
static int g_iFrame = 0;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_iFrame++;
// 每帧重置 + 旋转指针
if (g_hand) {
xgeSvgPaintTransformIdentity(g_hand);
// 平移到旋转中心 → 旋转 → 平移回
xgeSvgPaintTransformTranslate(g_hand, 100.0f, 100.0f);
float angle = g_iFrame * 0.1f;
xgeSvgPaintTransformRotate(g_hand, angle);
xgeSvgPaintTransformTranslate(g_hand, -100.0f, -100.0f);
}
xge_rect_t dst = { 300, 200, 200, 200 };
xgeSvgDraw(g_clock, dst, 0.25f);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch78 - Paint Transform";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeSvgCreate(&g_clock);
xgeSvgLoad(g_clock, "assets/clock.svg");
xgeSvgPaintGetByName(g_clock, "second-hand", &g_hand);
xgeRun(onFrame, NULL);
xgeSvgDestroy(g_clock);
xgeUnit();
return 0;
}代码讲解
- TransformIdentity：每帧重置变换，避免旋转累积。
- Translate→Rotate→Translate：先平移到旋转中心，旋转后再平移回，实现绕中心点旋转。
- PaintTransformRotate：参数为弧度，每帧增加 0.1rad 实现平滑旋转。
- Paint 属性独立：修改仅影响运行时渲染，不改变 SVG 文件内容。
要点与陷阱
- TransformIdentity：每帧动画前重置，避免累积旋转。
- 变换中心：默认绕原点旋转，需先平移到旋转中心。
- Paint 属性独立：修改 Paint 不影响 SVG 文件，仅影响运行时渲染。
- Visible=0：跳过该节点及其子树的绘制。
进阶练习
- 实现 SVG 加载动画：各部件依次淡入（Opacity 动画）。
- 实现悬停高亮：鼠标命中时修改 Paint 混合模式为 ADDITIVE。
