API 速查
| 函数 | 说明 |
|---|---|
int xgeSvgRasterize(const char* sURI, int iWidth, int iHeight, void* pPixels, int iStride) | 文件光栅化到内存 |
int xgeSvgRasterizeMemory(const void* pData, int iSize, int iWidth, int iHeight, void* pPixels, int iStride) | 内存数据光栅化 |
int xgeSvgTextureLoad(xge_texture pTexture, const char* sURI, int iWidth, int iHeight) | 文件加载到纹理 |
int xgeSvgTextureLoadMemory(xge_texture pTexture, const void* pData, int iSize, int iWidth, int iHeight) | 内存加载到纹理 |
编译本章示例
gcc -O2 -I. -o ch80.exe ch80_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch80.exe示例：生成 SVG 缩略图
// 光栅化到 CPU 内存（RGBA 格式）
int w = 128, h = 128;
uint8_t pixels[128 * 128 * 4];
xgeSvgRasterize("assets/icon.svg",
w, h, pixels, w * 4);
// pixels 现在是 128x128 RGBA 图像
// 保存为 PNG
xgeImageSavePNG("thumb.png", pixels, w, h, w * 4);
// 直接加载到 GPU 纹理
xge_texture tex;
xgeTextureCreateRGBA(&tex, w, h, NULL);
xgeSvgTextureLoad(tex, "assets/icon.svg", w, h);
// 从内存 SVG 数据加载纹理
const char* svgStr = "<svg>...</svg>";
xgeSvgTextureLoadMemory(tex,
svgStr, (int)strlen(svgStr), 64, 64);完整代码

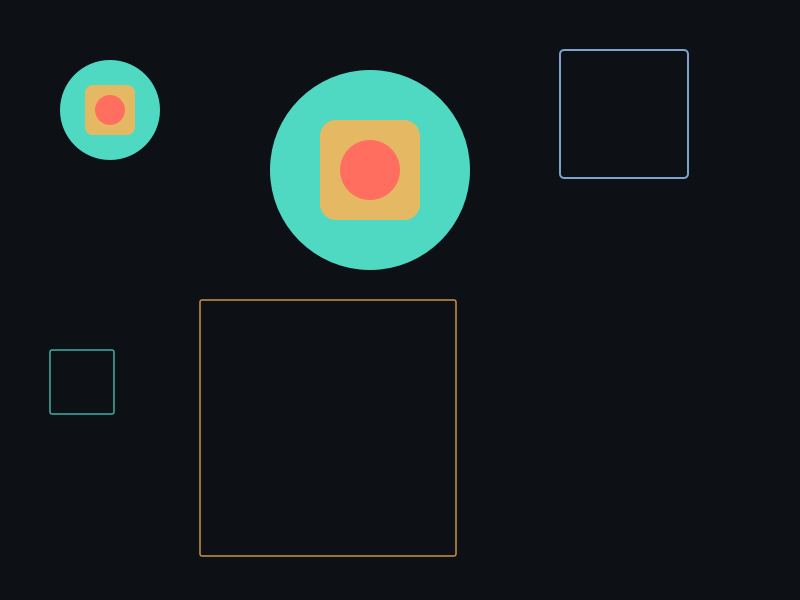

将以下代码保存为 ch80_main.c，编译后运行即可看到 SVG 光栅化到纹理并绘制的效果：
#include "xge.h"
static xge_texture g_tex = NULL;
static int g_iFrame = 0;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
g_iFrame++;
// 用纹理绘制旋转的 SVG 缩略图
float cx = 400.0f, cy = 300.0f;
float angle = g_iFrame * 0.02f;
xge_draw_t t = { 0 };
t.pTexture = g_tex;
t.tDst = (xge_rect_t){cx - 64, cy - 64, 128, 128};
t.tOrigin = (xge_vec2_t){64, 64}; /* 绕中心旋转 */
t.fRotation = angle;
xgeSpriteBatchAdd(&g_batch, &t);
/* 帧尾 xgeSpriteBatchFlush(&g_batch); */
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch80 - SVG Rasterize";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
// SVG 光栅化到 GPU 纹理
int w = 128, h = 128;
xgeTextureCreateRGBA(&g_tex, w, h, NULL);
xgeSvgTextureLoad(g_tex, "assets/icon.svg", w, h);
xgeRun(onFrame, NULL);
xgeTextureFree(g_tex);
xgeUnit();
return 0;
}代码讲解
- SvgTextureLoad：将 SVG 光栅化并直接加载到 GPU 纹理，避免每帧重新解析。
- TextureCreateRGBA：创建 128×128 的 RGBA 纹理作为光栅化目标。
- 旋转绘制：用矩阵变换绘制旋转的纹理，展示光栅化结果可作为普通纹理使用。
- 性能优势：一次光栅化，多次绘制，适合频繁使用的图标。
要点与陷阱
- 光栅化尺寸：iWidth/iHeight 决定输出分辨率，与 SVG viewBox 无关。
- iStride：每行字节数，通常 = width × 4（RGBA）。
- TextureLoad：内部创建离屏上下文渲染，首次调用较慢。
- 性能：频繁光栅化同一 SVG 建议缓存纹理，避免重复解析。
进阶练习
- 实现 SVG 图标集预览：批量光栅化生成缩略图网格。
- 动态分辨率：根据 DPI 缩放光栅化尺寸。
