API 速查
| 函数 | 说明 |
|---|---|
int xgeSvgPaintTraverse(xge_svg_paint pPaint, xge_svg_paint_visit_proc onPaint, void* pUser) | 深度优先遍历 |
int xgeSvgPaintMaskShapeSet(xge_svg_paint pPaint, xge_shape_ex pTarget, int iMethod) | Shape 遮罩 |
int xgeSvgPaintMaskSceneSet(xge_svg_paint pPaint, xge_shape_ex_scene pTarget, int iMethod) | Scene 遮罩 |
int xgeSvgPaintMaskClear(xge_svg_paint pPaint) | 清除遮罩 |
int xgeSvgPaintMaskGet(xge_svg_paint pPaint, int* pMethod, int* pTargetType, xge_shape_ex* ppShape, xge_shape_ex_scene* ppScene) | 查询遮罩 |
int xgeSvgPaintClipShapeSet(xge_svg_paint pPaint, xge_shape_ex pClipShape) | 设置裁剪 |
int xgeSvgPaintClipClear(xge_svg_paint pPaint) | 清除裁剪 |
int xgeSvgPaintClipRectGet(xge_svg_paint pPaint, xge_rect_t* pRect, int* pEnabled) | 获取矩形裁剪 |
int xgeSvgPaintGetBounds(xge_svg_paint pPaint, float fTolerance, xge_rect_t* pBounds) | 节点包围盒 |
编译本章示例
gcc -O2 -I. -o ch79.exe ch79_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch79.exe示例：遍历 + 圆形遮罩
// 遍历所有节点，统计数量
static int s_count = 0;
static void OnPaint(xge_svg_paint p, void* u) {
s_count++;
}
xge_svg_paint root;
xgeSvgPaintGetPicture(svg, &root);
xgeSvgPaintTraverse(root, OnPaint, NULL);
// 为头像节点设置圆形遮罩
xge_svg_paint avatar;
xgeSvgPaintGetByName(svg, "avatar", &avatar);
xge_shape_ex circle = NULL;
xgeShapeExCreate(&circle);
xgeShapeExAppendCircle(circle, 32,32, 30, 1);
xgeShapeExFillColor(circle, 0xFFFFFFFF);
xgeSvgPaintMaskShapeSet(avatar, circle,
XGE_SHAPE_EX_MASK_ALPHA);
xgeShapeExDestroy(circle);完整代码

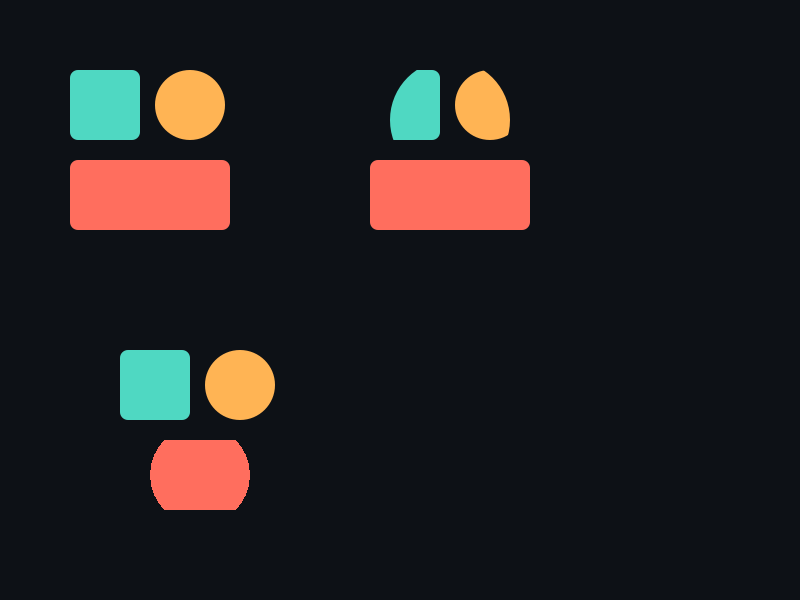

将以下代码保存为 ch79_main.c，编译后运行即可看到 Paint 树遍历 + 圆形遮罩效果：
#include "xge.h"
static xge_svg g_svg = NULL;
static int g_iCount = 0;
static void onPaint(xge_svg_paint p, void* u) {
(void)u;
g_iCount++;
// 为每个节点设置半透明
xgeSvgPaintOpacitySet(p, 0.7f);
}
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
xge_rect_t dst = { 250, 100, 300, 400 };
xgeSvgDraw(g_svg, dst, 0.25f);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch79 - Paint Traverse & Mask";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeSvgCreate(&g_svg);
xgeSvgLoad(g_svg, "assets/character.svg");
// 遍历所有节点
xge_svg_paint root = NULL;
xgeSvgPaintGetPicture(g_svg, &root);
xgeSvgPaintTraverse(root, onPaint, NULL);
// 为头像节点设置圆形遮罩
xge_svg_paint avatar = NULL;
xgeSvgPaintGetByName(g_svg, "avatar", &avatar);
if (avatar) {
xge_shape_ex circle = NULL;
xgeShapeExCreate(&circle);
xgeShapeExAppendCircle(circle, 32,32, 30, 1);
xgeShapeExFillColor(circle, 0xFFFFFFFF);
xgeSvgPaintMaskShapeSet(avatar, circle,
XGE_SHAPE_EX_MASK_ALPHA);
xgeShapeExDestroy(circle);
}
xgeRun(onFrame, NULL);
xgeSvgDestroy(g_svg);
xgeUnit();
return 0;
}代码讲解
- PaintTraverse：深度优先遍历所有节点，回调中设置每个节点 0.7 透明度。
- PaintGetPicture：获取根 Paint 节点，作为遍历起点。
- MaskShapeSet：为头像节点设置圆形 Alpha 遮罩，实现圆形头像效果。
- Mask vs Clip：Mask 支持半透明过渡，Clip 是硬边裁切。
要点与陷阱
- Traverse：回调中不应修改树结构（Add/Remove）。
- Mask vs Clip：Mask 支持半透明过渡，Clip 是硬边裁切。
- Paint 遮罩坐标：在 Paint 节点的局部坐标系中定义。
- GetBounds：返回节点及其子树的包围盒。
进阶练习
- 用 Traverse 实现"全部隐藏"和"按类型筛选"。
- 为 SVG 中的图片元素添加圆角裁剪。
