概念：图元与坐标空间
XGE 的 Shape 系列函数是最底层的即时绘制 API——无需创建对象，直接调用即绘制。每个函数都有两个版本：
- 无后缀版本（如
xgeShapePoint）：坐标在世界空间中，受相机变换影响。 - Px 后缀版本（如
xgeShapePointPx）：坐标在像素空间中，不受相机影响，始终对应屏幕像素。适合 HUD/UI。
API 速查
| 函数 | 说明 |
|---|---|
void xgeShapePoint(float fX, float fY, float fSize, uint32_t iColor) | 绘制点（世界坐标） |
void xgeShapePointPx(float fX, float fY, float fSize, uint32_t iColor) | 绘制点（像素坐标） |
void xgeShapeLine(float fX0, float fY0, float fX1, float fY1, float fWidth, uint32_t iColor) | 绘制线段（世界坐标） |
void xgeShapeLinePx(float fX0, float fY0, float fX1, float fY1, float fWidth, uint32_t iColor) | 绘制线段（像素坐标） |
编译本章示例
gcc -O2 -I. -o ch21.exe ch21_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch21.exe示例 1：绘制点
static int onFrame(void* pUser) {
xgeClear(0x081114FF);
// 绘制一个 6 像素大小的点
xgeShapePoint(400, 300, 6.0f, 0x4FD8C2FF);
// 绘制一排渐变大小的点
for (int i = 0; i < 20; i++) {
float x = 100 + i * 30.0f;
float size = 2.0f + i * 0.5f;
xgeShapePoint(x, 200, size, 0xFFB454FF);
}
return XGE_OK;
}示例 2：绘制线段
// 基本线段：从 (100,100) 到 (700,500)，宽度 3
xgeShapeLine(100, 100, 700, 500, 3.0f, 0xFF6B5EFF);
// 绘制坐标轴
xgeShapeLine(400, 50, 400, 550, 1.0f, 0x6DB3F2FF); // Y 轴
xgeShapeLine(100, 300, 700, 300, 1.0f, 0x6DB3F2FF); // X 轴
// 绘制星形连线
float cx = 400, cy = 300, r = 150;
for (int i = 0; i < 5; i++) {
float a0 = i * 4 * 3.14159265f / 5.0f - 3.14159265f/2;
float a1 = (i+1) * 4 * 3.14159265f / 5.0f - 3.14159265f/2;
xgeShapeLine(
cx + r*cosf(a0), cy + r*sinf(a0),
cx + r*cosf(a1), cy + r*sinf(a1),
2.0f, 0xFFB454FF
);
}示例 3：Px 版本（HUD 不受相机影响）
// 设置缩放相机
xge_camera_t cam = xgeCameraDefault(800, 600);
cam.tScale.fX = cam.tScale.fY = 2.0f;
xgeCameraSet(&cam);
// 世界坐标线：受缩放影响，变粗变长
xgeShapeLine(100, 100, 200, 100, 2.0f, 0xFF6B5EFF);
// 像素坐标线：始终 2px 宽，固定在屏幕位置
xgeShapeLinePx(100, 50, 300, 50, 2.0f, 0x4FD8C2FF);完整代码

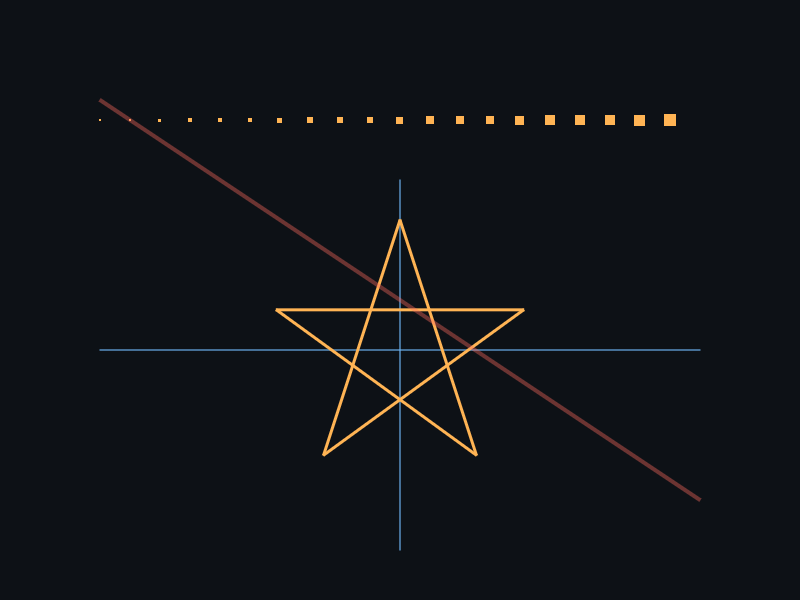

将以下代码保存为 ch21_main.c，编译后运行即可看到点与线的绘制效果：
#include "xge.h"
#include <math.h>
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 绘制一排渐变大小的点
for (int i = 0; i < 20; i++) {
float x = 100 + i * 30.0f;
float size = 2.0f + i * 0.5f;
xgeShapePoint(x, 150, size, 0xFFB454FF);
}
// 绘制坐标轴
xgeShapeLine(400, 220, 400, 550, 1.0f, 0x6DB3F240);
xgeShapeLine(100, 380, 700, 380, 1.0f, 0x6DB3F240);
// 绘制五角星连线
float cx = 400, cy = 380, r = 120;
for (int i = 0; i < 5; i++) {
float a0 = i * 4 * 3.14159265f / 5.0f - 3.14159265f / 2;
float a1 = (i + 1) * 4 * 3.14159265f / 5.0f - 3.14159265f / 2;
xgeShapeLine(
cx + r * cosf(a0), cy + r * sinf(a0),
cx + r * cosf(a1), cy + r * sinf(a1),
2.0f, 0x4FD8C2FF
);
}
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch21 - Points & Lines";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
xgeShapePoint(x, y, size, color)绘制一个直径为 size 的圆点。xgeShapeLine(x0, y0, x1, y1, width, color)绘制从起点到终点的线段。- 五角星用“隔点连线”算法：每次前进 4π/5 角度，5 次后回到起点形成星形。
- 坐标轴使用低 Alpha（
0x6DB3F240）作为背景参考线。
要点与陷阱
- 点不是 1 像素：
fSize控制点的直径。Size=1 时是一个像素，Size=10 时是一个直径 10 的圆。 - 线宽单位：
fWidth在世界坐标版本中受相机缩放影响；Px 版本中始终是屏幕像素。 - 线段有端帽：默认使用圆角端帽（Round Cap），线段两端会超出坐标点半个线宽。
- 抗锯齿：所有 Shape 绘制默认开启抗锯齿（AA），边缘平滑。
- 性能：点和线是最轻量的图元。但数万次调用仍有开销，大量粒子考虑 SpriteBatch。
进阶练习
- 用线段绘制一个动态正弦波：每帧更新 Y 坐标，形成波浪动画。
- 实现"鼠标画笔"：记录鼠标轨迹点，用线段连接相邻点。
- 用点绘制一个粒子喷泉：每帧生成随机位置的点，逐帧下落并淡出。
