概念
- 多边形：传入 N 个顶点（xge_vec2_t 数组），引擎自动三角化并填充。支持凸/凹多边形。
- 自定义 Mesh：传入顶点数组（位置+颜色）+ 索引数组，直接提交三角形列表。最底层的绘制方式。
- 顶点颜色：Mesh 的每个顶点可携带独立颜色，实现渐变效果。
API 速查
| 函数 / 类型 | 说明 |
|---|---|
void xgeShapePolygonFill(const xge_vec2_t* pPoints, int iCount, uint32_t iColor) | 填充多边形 |
void xgeShapePolygonFillPx(const xge_vec2_t* pPoints, int iCount, uint32_t iColor) | 填充多边形（像素坐标） |
int xgeShapeMeshFill(const xge_shape_vertex_t* pVertices, int iVertexCount, const uint32_t* pIndices, int iIndexCount) | 自定义 Mesh 填充 |
int xgeShapeMeshFillPx(const xge_shape_vertex_t* pVertices, int iVertexCount, const uint32_t* pIndices, int iIndexCount) | 自定义 Mesh（像素坐标） |
xge_shape_vertex_t { float fX, fY; uint32_t iColor; } | Mesh 顶点结构 |
编译本章示例
gcc -O2 -I. -o ch31.exe ch31_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch31.exe示例 1：正五边形
// 生成正五边形顶点
xge_vec2_t pts[5];
float cx = 400, cy = 300, r = 100;
for (int i = 0; i < 5; i++) {
float a = -3.14159265f/2 + i * 2*3.14159265f/5;
pts[i].fX = cx + r * cosf(a);
pts[i].fY = cy + r * sinf(a);
}
xgeShapePolygonFill(pts, 5, 0x4FD8C2FF);示例 2：五角星
// 五角星 = 10 个交替顶点（外圈 + 内圈）
xge_vec2_t star[10];
for (int i = 0; i < 10; i++) {
float a = -3.14159265f/2 + i * 3.14159265f/5;
float rad = (i%2==0) ? 120.0f : 50.0f;
star[i].fX = 400 + rad * cosf(a);
star[i].fY = 300 + rad * sinf(a);
}
xgeShapePolygonFill(star, 10, 0xFFB454FF);示例 3：顶点色渐变 Mesh
// 两个三角形组成矩形，顶点色从红渐变到蓝
xge_shape_vertex_t verts[4] = {
{ 100, 400, 0xFF0000FF }, // 左上 红
{ 300, 400, 0x0000FFFF }, // 右上 蓝
{ 300, 500, 0x0000FFFF }, // 右下 蓝
{ 100, 500, 0xFF0000FF }, // 左下 红
};
uint32_t indices[] = { 0,1,2, 0,2,3 }; // 两个三角形
xgeShapeMeshFill(verts, 4, indices, 6);完整代码

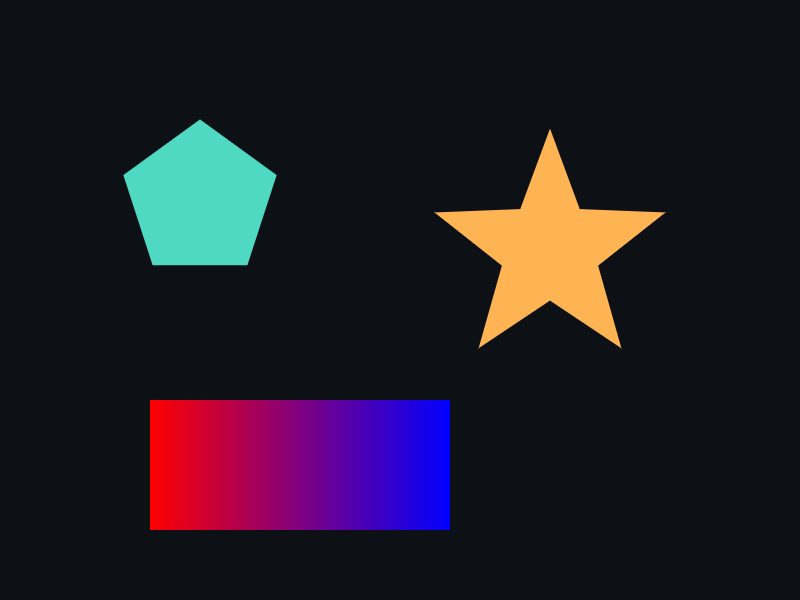

将以下代码保存为 ch31_main.c，编译后运行即可看到多边形与顶点色 Mesh 效果：
#include "xge.h"
#include <math.h>
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 正五边形
xge_vec2_t penta[5];
for (int i = 0; i < 5; i++) {
float a = -3.14159265f/2 + i * 2*3.14159265f/5;
penta[i].fX = 200 + 90 * cosf(a);
penta[i].fY = 180 + 90 * sinf(a);
}
xgeShapePolygonFill(penta, 5, 0x4FD8C2FF);
// 五角星（10 个交替顶点）
xge_vec2_t star[10];
for (int i = 0; i < 10; i++) {
float a = -3.14159265f/2 + i * 3.14159265f/5;
float rad = (i % 2 == 0) ? 110.0f : 45.0f;
star[i].fX = 550 + rad * cosf(a);
star[i].fY = 180 + rad * sinf(a);
}
xgeShapePolygonFill(star, 10, 0xFFB454FF);
// 顶点色渐变 Mesh（红→蓝）
xge_shape_vertex_t verts[4] = {
{ 150, 380, 0xFF0000FF },
{ 400, 380, 0x0000FFFF },
{ 400, 520, 0x0000FFFF },
{ 150, 520, 0xFF0000FF },
};
uint32_t indices[] = { 0,1,2, 0,2,3 };
xgeShapeMeshFill(verts, 4, indices, 6);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch31 - Polygon & Mesh";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- 正多边形生成：用三角函数在圆周上均匀取 N 个点，传入
xgeShapePolygonFill即可绘制任意正多边形。 - 五角星：外圈/内圈交替取 10 个顶点，形成凹多边形，引擎自动三角化。
- Mesh 顶点色：每个
xge_shape_vertex_t携带独立颜色，GPU 在三角形内部线性插值，实现平滑渐变。 - 索引数组：每 3 个索引构成一个三角形，两个三角形拼成矩形。
要点与陷阱
- 多边形自动三角化：引擎内部对多边形做三角剖分，支持凹多边形。
- 顶点数 ≥ 3：少于 3 个顶点不绘制。
- Mesh 索引数必须是 3 的倍数：每 3 个索引构成一个三角形。
- Mesh 返回值：返回 0 表示成功，非 0 表示参数错误。
- 顶点色插值：Mesh 的颜色在三角形内部线性插值，可实现平滑渐变。
- 自相交多边形：自相交的多边形结果未定义，应避免。
进阶练习
- 用多边形绘制一个正 N 边形（N 从 3 到 12 递增展示）。
- 用 Mesh 顶点色实现一个彩虹渐变三角形。
- 实现一个可拖拽顶点的多边形编辑器（结合鼠标输入）。
