API 速查
| 函数 | 说明 |
|---|---|
void xgeShapeTriangleFill(xge_vec2_t tA, xge_vec2_t tB, xge_vec2_t tC, uint32_t iColor) | 填充三角形 |
void xgeShapeTriangleFillPx(xge_vec2_t tA, xge_vec2_t tB, xge_vec2_t tC, uint32_t iColor) | 填充三角形（像素坐标） |
void xgeShapeTriangleStroke(xge_vec2_t tA, xge_vec2_t tB, xge_vec2_t tC, float fWidth, uint32_t iColor) | 描边三角形 |
void xgeShapeTriangleStrokePx(xge_vec2_t tA, xge_vec2_t tB, xge_vec2_t tC, float fWidth, uint32_t iColor) | 描边三角形（像素坐标） |
编译本章示例
gcc -O2 -I. -o ch25.exe ch25_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt

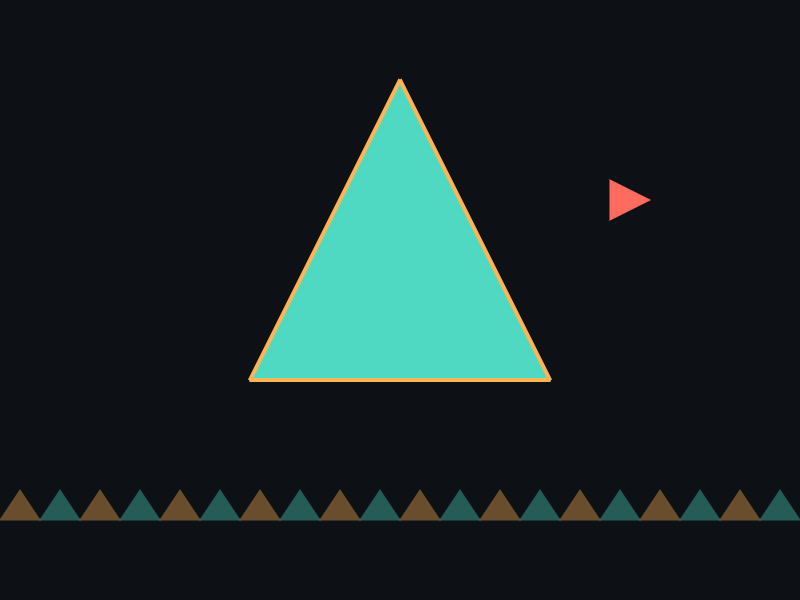

.\ch25.exe示例 1：基本三角形
xge_vec2_t A = { 400, 100 }; // 顶点
xge_vec2_t B = { 250, 450 }; // 左下
xge_vec2_t C = { 550, 450 }; // 右下
// 填充
xgeShapeTriangleFill(A, B, C, 0x4FD8C2FF);
// 描边（线宽 3）
xgeShapeTriangleStroke(A, B, C, 3.0f, 0xFFB454FF);示例 2：箭头指示器
// 向右的箭头
float x = 600, y = 300, s = 20;
xge_vec2_t tip = { x + s, y };
xge_vec2_t top = { x - s, y - s };
xge_vec2_t bot = { x - s, y + s };
xgeShapeTriangleFill(tip, top, bot, 0xFF6B5EFF);示例 3：正三角形网格
// 绘制一排交替三角形（锯齿装饰）
float baseY = 500, h = 30, w = 40;
for (int i = 0; i < 20; i++) {
float x0 = i * w;
xge_vec2_t a = { x0, baseY };
xge_vec2_t b = { x0 + w, baseY };
xge_vec2_t c = { x0 + w/2, baseY - h };
uint32_t col = (i%2) ? 0x4FD8C260 : 0xFFB45460;
xgeShapeTriangleFill(a, b, c, col);
}完整代码
将以下代码保存为 ch25_main.c，编译后运行即可看到三角形的填充与描边：
#include "xge.h"
#include <math.h>
static int onFrame(void* pUser) {
(void)pUser;
double t = xgeTimer();
xgeClear(0x081114FF);
// 静态填充三角形
xgeShapeTriangleFill(150, 400, 300, 150, 450, 400, 0x4FD8C2FF);
// 旋转三角形
float cx = 600, cy = 300, r = 100;
float angle = (float)(t * 1.5);
float x0 = cx + r * cosf(angle);
float y0 = cy + r * sinf(angle);
float x1 = cx + r * cosf(angle + 2.094f);
float y1 = cy + r * sinf(angle + 2.094f);
float x2 = cx + r * cosf(angle + 4.189f);
float y2 = cy + r * sinf(angle + 4.189f);
xgeShapeTriangleFill(x0, y0, x1, y1, x2, y2, 0xFFB454FF);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch25 - Triangles";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
xgeShapeTriangleFill(x0,y0, x1,y1, x2,y2, color)用三个顶点定义三角形并填充。- 旋转三角形通过每帧改变顶点角度实现，2.094 = 2π/3（120°）。
- 三角形是 GPU 渲染的基本单元，所有复杂图形最终都分解为三角形。
- 顶点顺序影响正面/背面判断（逆时针为正面）。
要点与陷阱
- 顶点顺序无关：填充三角形不要求顺时针/逆时针顺序。
- 退化三角形：三点共线时面积为零，不绘制任何内容。
- 三角形是基础：所有复杂图形（圆、矩形）在 GPU 内部都被分解为三角形。
- 自定义 Mesh：需要更复杂的三角形网格时，使用
xgeShapeMeshFill（第 31 章）。
进阶练习
- 实现一个旋转的三角形（顶点绕中心旋转）。
- 用三角形拼出一个五角星（5 个三角形 + 1 个五边形）。
- 实现 Delaunay 三角剖分的可视化（随机点 → 三角形网格）。
