概念：弧度制
XGE 的弧线使用弧度（radians）而非角度。完整圆 = 2π 弧度 = 360°。0 弧度指向右方（3 点钟方向），顺时针增长（Y 轴向下时）。
角度转弧度：
弧度 = 角度 × π / 180。XGE 提供 3.14159265f 常量。
API 速查
| 函数 | 说明 |
|---|---|
void xgeShapeArc(float fX, float fY, float fRadius, float fStartRadians, float fEndRadians, float fWidth, uint32_t iColor) | 绘制弧线（世界坐标） |
void xgeShapeArcPx(float fX, float fY, float fRadius, float fStartRadians, float fEndRadians, float fWidth, uint32_t iColor) | 绘制弧线（像素坐标） |
编译本章示例
gcc -O2 -I. -o ch24.exe ch24_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt

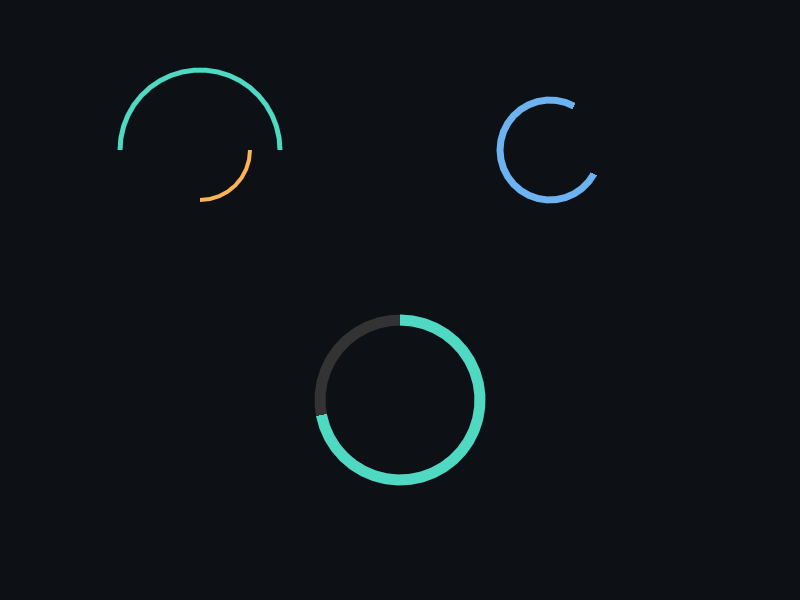

.\ch24.exe示例 1：基本弧线
// 半圆弧（上半圆）：从 180° 到 360°
xgeShapeArc(400, 300, 100.0f,
3.14159265f, // 起始：180°（左）
2 * 3.14159265f, // 结束：360°（右）
4.0f, // 线宽
0x4FD8C2FF);
// 四分之一弧（右下角）
xgeShapeArc(400, 300, 60.0f,
0, // 0°（右）
3.14159265f / 2, // 90°（下）
3.0f, 0xFFB454FF);示例 2：加载动画（旋转弧）
static int onFrame(void* pUser) {
xgeClear(0x081114FF);
double t = xgeTimer();
float start = (float)(t * 3.0); // 旋转速度
float sweep = 3.14159265f * 1.5f; // 270° 弧
xgeShapeArc(400, 300, 50.0f,
start, start + sweep,
6.0f, 0x6DB3F2FF);
return XGE_OK;
}示例 3：进度环
float fProgress = 0.72f; // 72%
float fEnd = fProgress * 2.0f * 3.14159265f;
// 背景环（灰色完整圆）
xgeShapeArc(400, 300, 80.0f, 0, 2*3.14159265f, 10.0f, 0x333333FF);
// 进度弧（从顶部开始，-90° 偏移）
float offset = -3.14159265f / 2.0f;
xgeShapeArc(400, 300, 80.0f, offset, offset + fEnd, 10.0f, 0x4FD8C2FF);完整代码
将以下代码保存为 ch24_main.c，编译后运行即可看到动态弧线进度环：
#include "xge.h"
#include <math.h>
static int onFrame(void* pUser) {
(void)pUser;
double t = xgeTimer();
xgeClear(0x081114FF);
// 动态进度环（0~360° 循环）
float progress = (float)fmod(t * 0.3, 1.0);
float endAngle = progress * 360.0f;
// 背景环（完整圆）
xgeShapeArc(400, 300, 100, 0.0f, 360.0f, 8.0f, 0x1A2A30FF);
// 进度弧线
xgeShapeArc(400, 300, 100, -90.0f, endAngle, 8.0f, 0x4FD8C2FF);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch24 - Arc";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
xgeShapeArc(cx, cy, r, startAngle, sweepAngle, width, color)绘制圆弧，角度单位为度。- 起始角 -90° 使弧线从12点方向开始（类似时钟）。
fmod(t*0.3, 1.0)生成 0~1 循环进度，约 3.3 秒一圈。- 背景环用深色绘制完整 360°，进度环叠加在其上。
要点与陷阱
- 弧度不是角度：90° = π/2 ≈ 1.5708。忘记转换是最常见的错误。
- 起始方向：0 弧度 = 右方（3 点钟）。要从顶部开始需偏移 -π/2。
- 弧线没有填充：Arc 只有描边（线宽）。需要填充扇形用
xgeShapePieFill（第 27 章）。 - Start > End：允许起始角大于结束角，此时弧线逆时针绘制。
- 超过 2π：End - Start > 2π 时绘制完整圆。
进阶练习
- 实现一个倒计时环：弧线从满到空，最后 3 秒变红。
- 绘制仪表盘：270° 弧 + 指针，根据数值变化。
- 实现多段彩色弧：将一个圆分成 N 段，每段不同颜色。
