API 速查
| 函数 | 说明 |
|---|---|
void xgeShapeEllipseFill(float fX, float fY, float fRadiusX, float fRadiusY, uint32_t iColor) | 填充椭圆 |
void xgeShapeEllipseFillPx(float fX, float fY, float fRadiusX, float fRadiusY, uint32_t iColor) | 填充椭圆（像素坐标） |
void xgeShapeEllipseStroke(float fX, float fY, float fRadiusX, float fRadiusY, float fWidth, uint32_t iColor) | 描边椭圆 |
void xgeShapeEllipseStrokePx(float fX, float fY, float fRadiusX, float fRadiusY, float fWidth, uint32_t iColor) | 描边椭圆（像素坐标） |
编译本章示例
gcc -O2 -I. -o ch26.exe ch26_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch26.exe示例 1：基本椭圆
// 横向椭圆：X 半径 150，Y 半径 80
xgeShapeEllipseFill(400, 300, 150.0f, 80.0f, 0x4FD8C2FF);
// 纵向椭圆
xgeShapeEllipseFill(200, 300, 50.0f, 120.0f, 0xFFB454FF);
// 描边椭圆轨道
xgeShapeEllipseStroke(400, 300, 250.0f, 120.0f, 2.0f, 0x6DB3F260);示例 2：地面阴影
// 角色脚下的椭圆阴影
float playerX = 400, groundY = 480;
xgeShapeEllipseFill(playerX, groundY, 40.0f, 12.0f, 0x00000060);
// 角色（圆形）
xgeShapeCircleFill(playerX, groundY - 60, 30.0f, 0xFF6B5EFF);示例 3：行星轨道动画
double t = xgeTimer();
float cx = 400, cy = 300;
float rx = 200, ry = 100;
// 绘制轨道
xgeShapeEllipseStroke(cx, cy, rx, ry, 1.0f, 0x333333FF);
// 行星沿椭圆轨道运动
float angle = (float)(t * 1.5);
float px = cx + rx * cosf(angle);
float py = cy + ry * sinf(angle);
xgeShapeCircleFill(px, py, 12.0f, 0xFFB454FF);完整代码

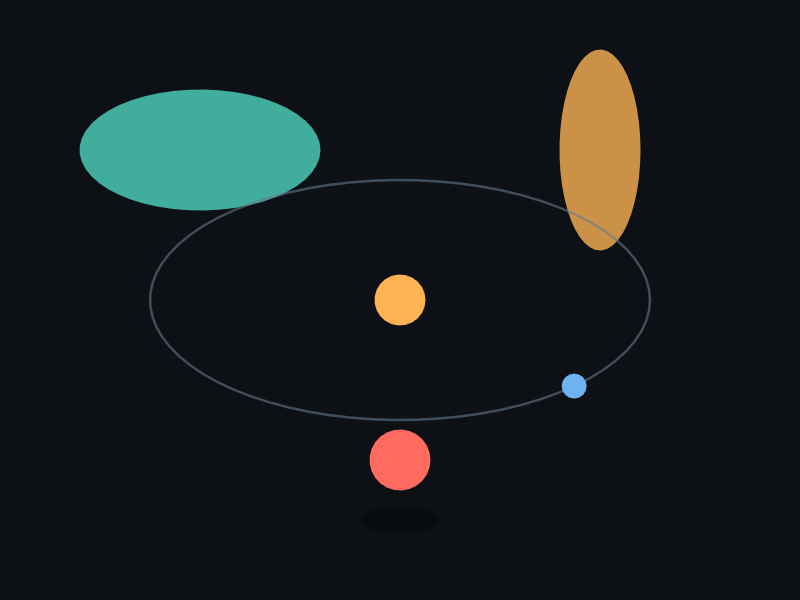

将以下代码保存为 ch26_main.c，编译后运行即可看到椭圆绘制效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 横向椭圆（宽 > 高）
xgeShapeEllipseFill(250, 200, 150, 80, 0x4FD8C2FF);
// 纵向椭圆（高 > 宽）
xgeShapeEllipseFill(550, 200, 70, 130, 0xFFB454FF);
// 描边椭圆
xgeShapeEllipseFill(400, 430, 180, 100, 3.0f, 0xFF6B5EFF);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch26 - Ellipse";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
xgeShapeEllipseFill(cx, cy, rx, ry, color)绘制实心椭圆，rx/ry 为横纵半径。xgeShapeEllipseFill(cx, cy, rx, ry, width, color)绘制椭圆描边。- 当 rx == ry 时椭圆退化为圆形。
- 椭圆常用于绘制阴影、光晕、运动场等场景。
要点与陷阱
- RadiusX = RadiusY 时就是圆：椭圆是圆的超集。
- 轴对齐：椭圆的长短轴始终沿 X/Y 方向。旋转椭圆需要用 ShapeEx + Transform（第 61 章）。
- 描边均匀：线宽沿椭圆法线方向均匀分布，不会在曲率大的地方变细。
- 零半径：任一半径为 0 时退化为线段或不绘制。
进阶练习
- 绘制多个同心椭圆，形成"隧道"透视效果。
- 实现椭圆碰撞检测：判断点是否在椭圆内（x²/a² + y²/b² ≤ 1）。
- 用椭圆弧（结合第 24 章思路）绘制一个椭圆进度环。
