概念
- 胶囊形：矩形 + 两端半圆。半圆半径 = 矩形短边 / 2，自动计算。
- 方向自适应：宽 > 高 → 水平胶囊；高 > 宽 → 垂直胶囊；宽 = 高 → 圆形。
- 用 xge_rect_t 定义：传入包围盒矩形，引擎自动计算圆角。
API 速查
| 函数 | 说明 |
|---|---|
void xgeShapeCapsuleFill(xge_rect_t tRect, uint32_t iColor) | 填充胶囊形 |
void xgeShapeCapsuleFillPx(xge_rect_t tRect, uint32_t iColor) | 填充胶囊形（像素坐标） |
void xgeShapeCapsuleStroke(xge_rect_t tRect, float fWidth, uint32_t iColor) | 描边胶囊形 |
void xgeShapeCapsuleStrokePx(xge_rect_t tRect, float fWidth, uint32_t iColor) | 描边胶囊形（像素坐标） |
编译本章示例
gcc -O2 -I. -o ch28.exe ch28_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch28.exe示例 1：水平胶囊按钮
// 水平胶囊（宽 200，高 50）
xge_rect_t btn = { 300, 275, 200, 50 };
xgeShapeCapsuleFill(btn, 0x4FD8C2FF);
// 描边胶囊
xge_rect_t outline = { 300, 350, 200, 50 };
xgeShapeCapsuleStroke(outline, 2.0f, 0xFFB454FF);示例 2：进度条
float fProgress = 0.65f; // 65%
float barX = 100, barY = 500, barW = 600, barH = 24;
// 背景轨道
xge_rect_t track = { barX, barY, barW, barH };
xgeShapeCapsuleFill(track, 0x333333FF);
// 前景进度
xge_rect_t fill = { barX, barY, barW * fProgress, barH };
xgeShapeCapsuleFill(fill, 0x4FD8C2FF);示例 3：垂直胶囊 + 圆形
// 垂直胶囊
xge_rect_t vert = { 150, 100, 40, 160 };
xgeShapeCapsuleFill(vert, 0xFF6B5EFF);
// 正方形 → 圆形
xge_rect_t circle = { 250, 100, 80, 80 };
xgeShapeCapsuleFill(circle, 0x6DB3F2FF);完整代码

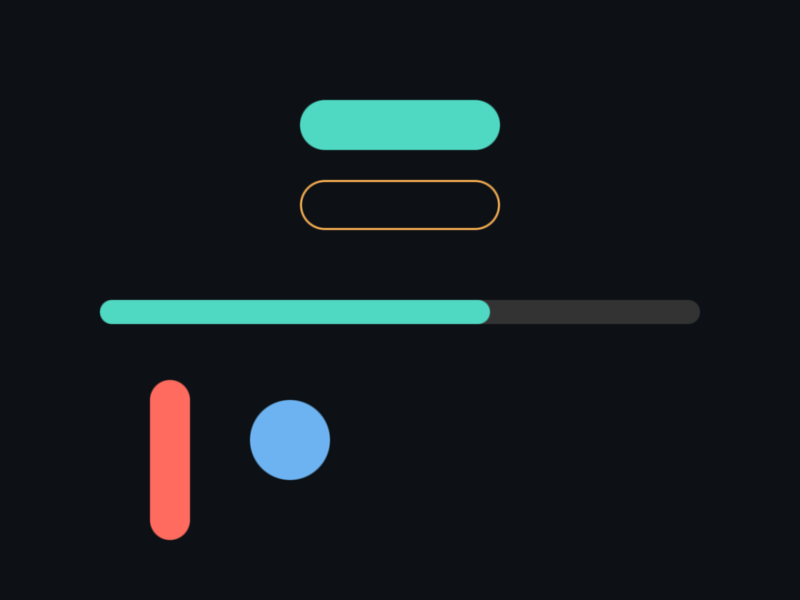

将以下代码保存为 ch28_main.c，编译后运行即可看到胶囊形按钮与进度条效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 水平胶囊按钮（填充）
xge_rect_t btn = { 300, 100, 200, 50 };
xgeShapeCapsuleFill(btn, 0x4FD8C2FF);
// 描边胶囊
xge_rect_t outline = { 300, 180, 200, 50 };
xgeShapeCapsuleStroke(outline, 2.0f, 0xFFB454FF);
// 进度条：背景轨道 + 前景
float fProgress = 0.65f;
xge_rect_t track = { 100, 300, 600, 24 };
xgeShapeCapsuleFill(track, 0x333333FF);
xge_rect_t fill = { 100, 300, 600 * fProgress, 24 };
xgeShapeCapsuleFill(fill, 0x4FD8C2FF);
// 垂直胶囊
xge_rect_t vert = { 150, 380, 40, 160 };
xgeShapeCapsuleFill(vert, 0xFF6B5EFF);
// 正方形 → 圆形
xge_rect_t circle = { 250, 380, 80, 80 };
xgeShapeCapsuleFill(circle, 0x6DB3F2FF);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch28 - Capsule";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- 胶囊按钮：用
xge_rect_t定义包围盒，xgeShapeCapsuleFill自动取 min(W,H)/2 为圆角半径。 - 进度条：先绘制灰色轨道（满宽），再绘制前景（宽度 × 进度比例），两层叠加形成进度效果。
- 垂直胶囊：高 > 宽时自动变为垂直方向胶囊。
- 正方形退化：宽 = 高时胶囊退化为正圆。
要点与陷阱
- 半径自动：不需要手动指定圆角半径，引擎取 min(W,H)/2。
- 进度条截断：当进度很小时，前景宽度 < 高度，形状退化为圆形。
- 描边沿外轮廓：Stroke 沿胶囊外边缘绘制，线宽向内外各扩展一半。
- 与圆角矩形区别：胶囊的圆角半径固定为短边一半；圆角矩形可自定义半径（第 29 章）。
进阶练习
- 实现一个带动画的胶囊进度条：进度从 0 平滑增长到 100%。
- 用胶囊形 + 圆形组合绘制一个温度计。
- 实现 Toggle 开关效果：胶囊轨道 + 圆形滑块左右移动。
