概念
- 统一半径：四个角使用相同的圆角半径 fRadius。
- 三种绘制方式：Fill（仅填充）、Stroke（仅描边）、Draw（填充+描边一次完成）。
- 半径限制：fRadius 不能超过 min(W,H)/2，超出时自动钳制为胶囊形。
API 速查
| 函数 | 说明 |
|---|---|
void xgeShapeRoundRectFill(xge_rect_t tRect, float fRadius, uint32_t iColor) | 填充圆角矩形 |
void xgeShapeRoundRectFillPx(xge_rect_t tRect, float fRadius, uint32_t iColor) | 填充圆角矩形（像素坐标） |
void xgeShapeRoundRectStroke(xge_rect_t tRect, float fRadius, float fWidth, uint32_t iColor) | 描边圆角矩形 |
void xgeShapeRoundRectStrokePx(xge_rect_t tRect, float fRadius, float fWidth, uint32_t iColor) | 描边圆角矩形（像素坐标） |
void xgeShapeRoundRectDraw(xge_rect_t tRect, float fRadius, uint32_t iFillColor, float fStrokeWidth, uint32_t iStrokeColor) | 填充+描边一次绘制 |
void xgeShapeRoundRectDrawPx(xge_rect_t tRect, float fRadius, uint32_t iFillColor, float fStrokeWidth, uint32_t iStrokeColor) | 填充+描边（像素坐标） |
编译本章示例
gcc -O2 -I. -o ch29.exe ch29_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch29.exe示例 1：卡片背景
// 圆角卡片（半径 12）
xge_rect_t card = { 100, 100, 300, 200 };
xgeShapeRoundRectFill(card, 12.0f, 0x1A2A30FF);
// 描边高亮
xgeShapeRoundRectStroke(card, 12.0f, 1.5f, 0x4FD8C260);示例 2：Draw 一次完成
// 一次调用同时绘制填充和描边
xge_rect_t btn = { 500, 100, 180, 50 };
xgeShapeRoundRectDraw(btn,
8.0f, // 圆角半径
0x2A3A40FF, // 填充色
2.0f, // 描边宽度
0xFFB454FF); // 描边色示例 3：不同半径对比
float radii[] = { 0, 4, 8, 16, 25 };
for (int i = 0; i < 5; i++) {
xge_rect_t r = { 80 + i*150, 350, 120, 80 };
xgeShapeRoundRectFill(r, radii[i], 0x4FD8C2FF);
}完整代码

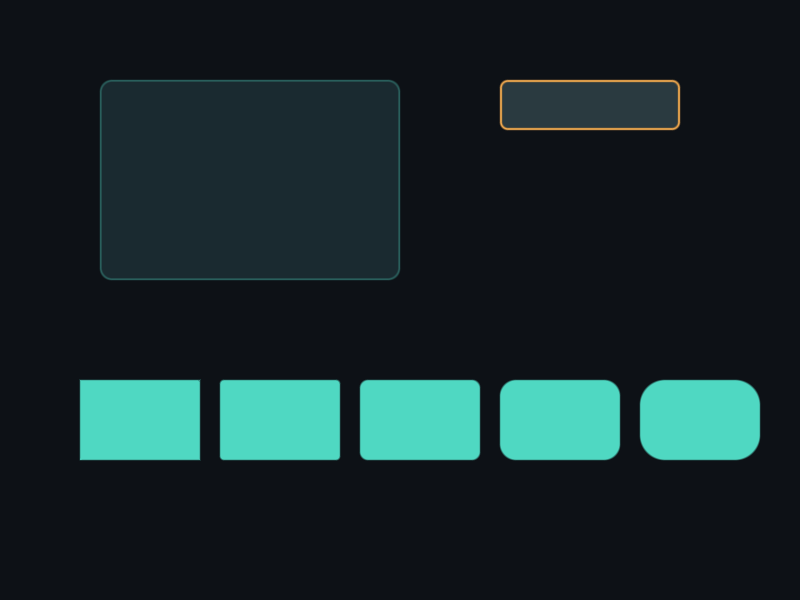

将以下代码保存为 ch29_main.c，编译后运行即可看到圆角矩形的填充、描边与 Draw 效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 圆角卡片（填充 + 描边）
xge_rect_t card = { 80, 80, 300, 200 };
xgeShapeRoundRectFill(card, 12.0f, 0x1A2A30FF);
xgeShapeRoundRectStroke(card, 12.0f, 1.5f, 0x4FD8C260);
// Draw 一次完成填充+描边
xge_rect_t btn = { 450, 80, 200, 50 };
xgeShapeRoundRectDraw(btn, 8.0f, 0x2A3A40FF, 2.0f, 0xFFB454FF);
// 不同半径对比
float radii[] = { 0, 4, 8, 16, 25 };
for (int i = 0; i < 5; i++) {
xge_rect_t r = { 80 + i * 140, 380, 120, 80 };
xgeShapeRoundRectFill(r, radii[i], 0x4FD8C2FF);
}
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch29 - RoundRect";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- Fill + Stroke：先填充背景色，再叠加描边，两步完成卡片效果。
- Draw 一次完成：
xgeShapeRoundRectDraw内部一次提交填充和描边，避免两次绘制间的潜在闪烁。 - 半径对比：从 0（直角）到 25（接近胶囊），直观展示 fRadius 对形状的影响。
- 半径钳制：当 fRadius > min(W,H)/2 时，引擎自动钳制为胶囊形。
要点与陷阱
- Draw ≠ Fill + Stroke：Draw 内部一次提交，避免两次绘制间可能的闪烁。
- 半径为 0：等价于普通矩形（第 22 章）。
- 半径 = min(W,H)/2：等价于胶囊形（第 28 章）。
- 全局模式：可用
xgeShapeRoundRectModeSet切换渲染算法，详见第 30 章。
进阶练习
- 实现一个对话框窗口：圆角矩形背景 + 标题栏 + 关闭按钮。
- 用不同半径绘制一组 iOS 风格的应用图标背景。
- 实现圆角矩形按钮的 hover 效果：鼠标进入时描边颜色渐变。
