概念：两种渲染算法
- AA-Mesh（默认）：将图形细分为三角形网格，边缘通过多采样或覆盖率实现抗锯齿。适合大多数场景，性能稳定。
- SDF（有向距离场）：用数学距离函数描述形状，片元着色器根据距离值决定像素透明度。边缘极度平滑，缩放无损，适合大尺寸/高 DPI。
- 全局切换：一次设置影响后续所有 Shape 绘制调用。
API 速查
| 函数 / 常量 | 说明 |
|---|---|
#define XGE_SHAPE_RENDER_AA_MESH 0 | 抗锯齿网格模式（默认） |
#define XGE_SHAPE_RENDER_SDF 1 | SDF 距离场模式 |
void xgeShapeRenderModeSet(int iMode) | 设置全局图元渲染模式 |
int xgeShapeRenderModeGet(void) | 获取当前渲染模式 |
编译本章示例
gcc -O2 -I. -o ch32.exe ch32_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt

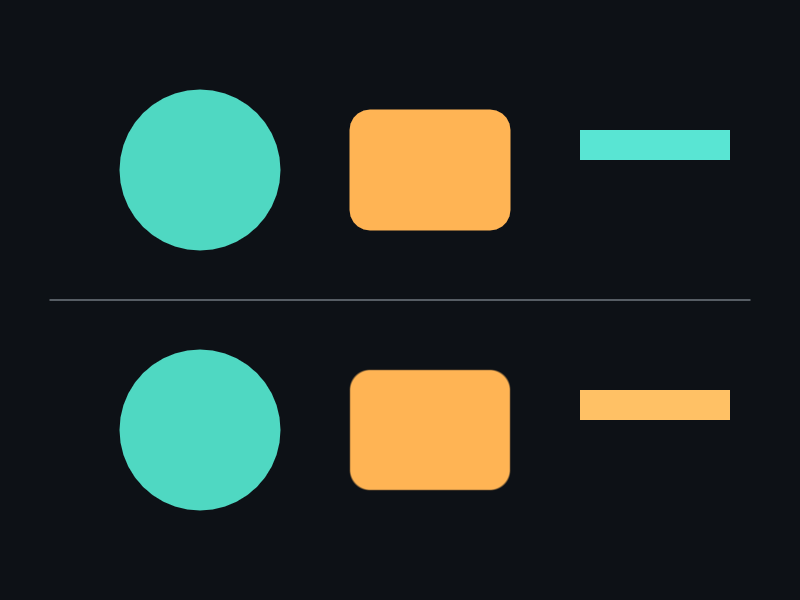

.\ch32.exe示例 1：对比两种模式
// 上半屏：AA-Mesh 模式
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_AA_MESH);
xgeShapeCircleFill(200, 200, 80, 0x4FD8C2FF);
xgeShapeRoundRectFill((xge_rect_t){350,140,160,120}, 20, 0xFFB454FF);
// 下半屏：SDF 模式
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_SDF);
xgeShapeCircleFill(200, 450, 80, 0x4FD8C2FF);
xgeShapeRoundRectFill((xge_rect_t){350,390,160,120}, 20, 0xFFB454FF);
// 恢复默认
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_AA_MESH);示例 2：查询当前模式
int mode = xgeShapeRenderModeGet();
if (mode == XGE_SHAPE_RENDER_SDF) {
xgeLogWrite(XGE_LOG_INFO, "当前使用 SDF 渲染");
} else {
xgeLogWrite(XGE_LOG_INFO, "当前使用 AA-Mesh 渲染");
}示例 3：高 DPI 场景自动切换
// 高 DPI 屏幕使用 SDF 获得更锐利的边缘
float dpi = xgePlatformRuntimeGet()->fContentScale;
if (dpi > 1.5f) {
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_SDF);
} else {
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_AA_MESH);
}完整代码
将以下代码保存为 ch32_main.c，编译后运行即可对比 AA-Mesh 与 SDF 两种渲染模式的边缘质量：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 上半屏：AA-Mesh 模式
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_AA_MESH);
xgeShapeCircleFill(200, 180, 80, 0x4FD8C2FF);
xge_rect_t r1 = { 350, 120, 180, 120 };
xgeShapeRoundRectFill(r1, 24.0f, 0xFFB454FF);
// 下半屏：SDF 模式
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_SDF);
xgeShapeCircleFill(200, 430, 80, 0x4FD8C2FF);
xge_rect_t r2 = { 350, 370, 180, 120 };
xgeShapeRoundRectFill(r2, 24.0f, 0xFFB454FF);
// 恢复默认
xgeShapeRenderModeSet(XGE_SHAPE_RENDER_AA_MESH);
// 查询当前模式
int mode = xgeShapeRenderModeGet();
(void)mode;
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch32 - AA-Mesh vs SDF";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- 帧内切换：同一帧内可多次调用
xgeShapeRenderModeSet，对不同图形使用不同渲染算法。 - AA-Mesh：将图形细分为三角形网格，边缘通过覆盖率抗锯齿，性能稳定，适合大多数场景。
- SDF：用数学距离函数描述形状，边缘极度平滑，缩放无损，适合大尺寸/高 DPI。
- 恢复默认：演示结束后恢复 AA-Mesh，避免影响后续绘制。
要点与陷阱
- 默认 AA-Mesh：引擎启动后默认为 AA-Mesh，无需显式设置。
- 全局状态：切换影响后续所有 Shape* 调用（包括 Px 版本），直到再次切换。
- SDF 优势：边缘数学级平滑、任意缩放不失真、大圆角/大尺寸表现优异。
- SDF 代价：小尺寸图形可能比 AA-Mesh 稍慢（片元着色器计算距离）。
- 与 RoundRectMode 独立：
xgeShapeRenderModeSet控制所有图元；xgeShapeRoundRectModeSet仅控制圆角矩形（第 30 章）。 - 帧内切换：可以在同一帧内多次切换，对不同图形使用不同模式。
进阶练习
- 在同一帧内分别用 AA-Mesh 和 SDF 绘制一个半径 200 的圆，截图放大 400% 对比边缘。
- 实现一个性能基准：用两种模式各绘制 10000 个圆，对比 FPS。
- 设计一个"渲染模式"调试面板：按键切换模式，屏幕角落实时显示当前模式名称。
