概念
- Alpha 遮罩：用遮罩图形的 Alpha 通道作为蒙版（透明=隐藏）。
- Luma 遮罩：用遮罩图形的亮度（灰度值）作为蒙版。
- 目标类型：可以是单个 Shape 或整个 Scene。
API 速查
| 常量 / 函数 | 说明 |
|---|---|
#define XGE_SHAPE_EX_MASK_ALPHA 0 | Alpha 通道遮罩 |
#define XGE_SHAPE_EX_MASK_LUMA 1 | 亮度遮罩 |
int xgeShapeExMaskShapeSet(xge_shape_ex pShape, xge_shape_ex pTarget, int iMethod) | 用 Shape 作为遮罩 |
int xgeShapeExMaskSceneSet(xge_shape_ex pShape, xge_shape_ex_scene pTarget, int iMethod) | 用 Scene 作为遮罩 |
编译本章示例
gcc -O2 -I. -o ch55.exe ch55_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt

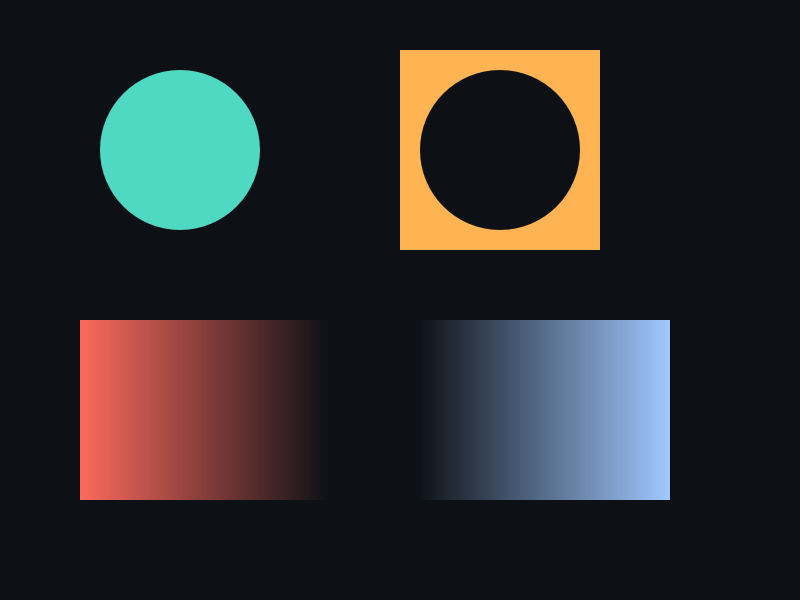

.\ch55.exe示例：圆形渐隐遮罩
// 遮罩：径向渐变圆（中心不透明→边缘透明）
xge_shape_ex mask = NULL;
xgeShapeExCreate(&mask);
xgeShapeExAppendCircle(mask, 400, 300, 200, 200, 1);
xge_shape_ex_color_stop_t stops[] = {
{ 0.0f, 0xFFFFFFFF }, // 中心不透明
{ 1.0f, 0xFFFFFF00 }, // 边缘全透明
};
xgeShapeExFillRadialGradient(mask, 400,300,200, 400,300,
XGE_SHAPE_EX_GRADIENT_USER_SPACE, stops, 2);
// 被遮罩的图形：彩色矩形
xge_shape_ex content = NULL;
xgeShapeExCreate(&content);
xgeShapeExAppendRect(content, 100,100, 600,400, 0,0, 1);
xgeShapeExFillColor(content, 0x4FD8C2FF);
// 应用 Alpha 遮罩
xgeShapeExMaskShapeSet(content, mask, XGE_SHAPE_EX_MASK_ALPHA);
xgeShapeExDraw(content, 0.25f);完整代码
将以下代码保存为 ch55_main.c，编译后运行即可看到圆形渐隐遮罩效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 遮罩：径向渐变圆（中心不透明→边缘透明）
xge_shape_ex mask = NULL;
xgeShapeExCreate(&mask);
xgeShapeExAppendCircle(mask, 400, 300, 200, 200, 1);
xge_shape_ex_color_stop_t stops[] = {
{ 0.0f, 0xFFFFFFFF },
{ 1.0f, 0xFFFFFF00 },
};
xgeShapeExFillRadialGradient(mask, 400,300,200, 400,300,
XGE_SHAPE_EX_GRADIENT_USER_SPACE, stops, 2);
// 被遮罩的图形：彩色矩形
xge_shape_ex content = NULL;
xgeShapeExCreate(&content);
xgeShapeExAppendRect(content, 100,100, 600,400, 0,0, 1);
xgeShapeExFillColor(content, 0x4FD8C2FF);
// 应用 Alpha 遮罩
xgeShapeExMaskShapeSet(content, mask, XGE_SHAPE_EX_MASK_ALPHA);
xgeShapeExDraw(content, 0.25f);
xgeShapeExDestroy(content);
xgeShapeExDestroy(mask);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch55 - Alpha Mask";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- mask Shape：径向渐变圆，中心 Alpha=FF（不透明）→边缘 Alpha=00（全透明）。
- MaskShapeSet：将 mask 作为 content 的遮罩，遮罩本身不绘制到画面。
- MASK_ALPHA：用遮罩的 Alpha 通道决定显示程度。
- MASK_LUMA：用颜色亮度决定（白=显示，黑=隐藏）。
- 引用保持：内部 AddRef 遮罩目标，Destroy content 时自动释放。
要点与陷阱
- 遮罩不绘制自身：mask Shape 仅作为蒙版数据，不会出现在画面中。
- Alpha vs Luma：Alpha 看透明度，Luma 看颜色亮度（白=显示，黑=隐藏）。
- 引用保持：内部会 AddRef 遮罩目标，Destroy content 时自动释放。
- 一次一个：重复调用 MaskShapeSet 会替换之前的遮罩。
进阶练习
- 用文字 Shape 作为遮罩，实现"文字内显示图片"效果。
- 动态移动遮罩位置，实现聚光灯效果。
