概念
- Shape 变换：绘制时应用到整个 Shape（路径+填充+描边）。
- 累积操作：Translate/Scale/Rotate/Skew 在当前矩阵上左乘。
- Identity：重置为单位矩阵（无变换）。
API 速查
| 函数 | 说明 |
|---|---|
int xgeShapeExTransformSet(xge_shape_ex pShape, const xge_shape_ex_matrix_t* pMatrix) | 设置完整变换矩阵 |
int xgeShapeExTransformIdentity(xge_shape_ex pShape) | 重置为单位矩阵 |
int xgeShapeExTransformGet(xge_shape_ex pShape, xge_shape_ex_matrix_t* pMatrix) | 获取当前变换 |
int xgeShapeExTransformTranslate(xge_shape_ex pShape, float fTX, float fTY) | 平移 |
int xgeShapeExTransformScale(xge_shape_ex pShape, float fSX, float fSY) | 缩放 |
int xgeShapeExTransformRotate(xge_shape_ex pShape, float fRadians) | 旋转（弧度） |
int xgeShapeExTransformSkew(xge_shape_ex pShape, float fXRadians, float fYRadians) | 斜切（弧度） |
编译本章示例
gcc -O2 -I. -o ch61.exe ch61_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch61.exe示例 1：旋转 + 平移
xge_shape_ex shape = NULL;
xgeShapeExCreate(&shape);
xgeShapeExAppendRect(shape, -50,-50, 100,100, 8,8, 1);
xgeShapeExFillColor(shape, 0xFFB454FF);
// 先旋转 30°，再平移到屏幕中心
xgeShapeExTransformRotate(shape, 0.5236f); // 30° in rad
xgeShapeExTransformTranslate(shape, 400, 300);
xgeShapeExDraw(shape, 0.25f);示例 2：动态旋转动画
void OnFrame(void) {
static float s_fAngle = 0.0f;
s_fAngle += 0.02f;
// 每帧重置再设置 → 避免累积
xgeShapeExTransformIdentity(g_shape);
xgeShapeExTransformRotate(g_shape, s_fAngle);
xgeShapeExTransformTranslate(g_shape, 400, 300);
xgeShapeExDraw(g_shape, 0.25f);
}完整代码

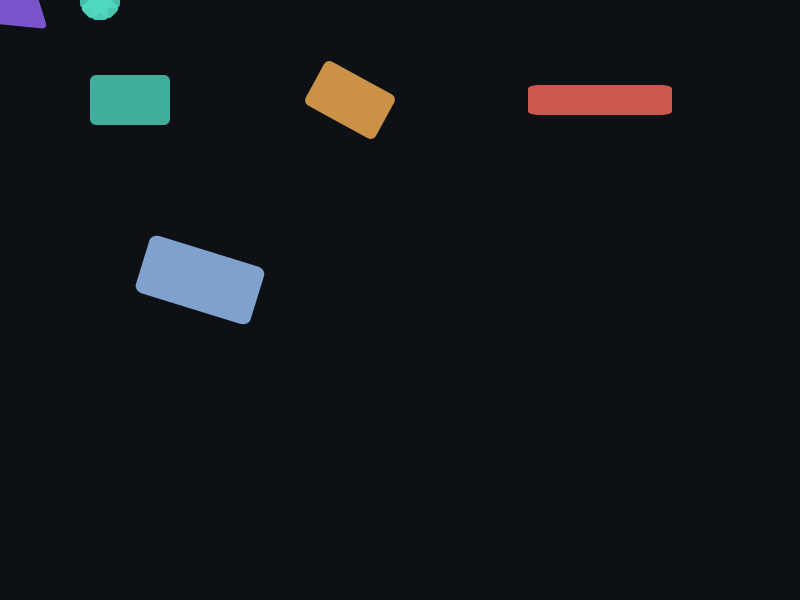

将以下代码保存为 ch61_main.c，编译后运行即可看到 Shape 级变换动画效果：
#include "xge.h"
static float s_fAngle = 0.0f;
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
s_fAngle += 0.02f;
// 旋转方块（以原点为中心构建）
xge_shape_ex box = NULL;
xgeShapeExCreate(&box);
xgeShapeExAppendRect(box, -50,-50, 100,100, 8,8, 1);
xgeShapeExFillColor(box, 0xFFB454FF);
xgeShapeExTransformIdentity(box);
xgeShapeExTransformRotate(box, s_fAngle);
xgeShapeExTransformTranslate(box, 250, 300);
xgeShapeExDraw(box, 0.25f);
xgeShapeExDestroy(box);
// 缩放圆（脉动效果）
float sc = 1.0f + 0.3f * (float)sin(s_fAngle * 2.0f);
xge_shape_ex circle = NULL;
xgeShapeExCreate(&circle);
xgeShapeExAppendCircle(circle, 0, 0, 60, 60, 1);
xgeShapeExFillColor(circle, 0x4FD8C2FF);
xgeShapeExTransformIdentity(circle);
xgeShapeExTransformScale(circle, sc, sc);
xgeShapeExTransformTranslate(circle, 550, 300);
xgeShapeExDraw(circle, 0.25f);
xgeShapeExDestroy(circle);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch61 - Shape Transform";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- 以原点为中心：路径坐标以 (0,0) 为中心构建，旋转更自然。
- 每帧 Identity：重置变换后再设置，避免累积。
- 操作顺序：后调用的先应用（矩阵左乘），先 Rotate 后 Translate = 先旋转再平移。
- 脉动缩放：用 sin 函数让 Scale 在 0.7~1.3 之间波动。
要点与陷阱
- 操作顺序：后调用的先应用（矩阵左乘），Translate→Rotate 实际先旋转后平移。
- 动画需重置：每帧 Identity 后再设置，否则变换会累积。
- 路径坐标建议居中：以 (0,0) 为中心构建路径，旋转更自然。
- 与 DrawEx pParentMatrix：父矩阵 × Shape 变换 = 最终变换。
进阶练习
- 实现公转+自转：Translate 公转 + Rotate 自转组合。
- 用 Skew 实现伪 3D 倾斜卡片效果。
