概念
- 复合遮罩：将 Scene 遮罩与源内容进行复合运算后输出。
- 自定义绘制回调：pSourceDraw 允许你提供任意绘制逻辑作为源。
- 输出混合：iOutputBlend 控制复合结果与帧缓冲的混合方式。
API 速查
| 函数 | 说明 |
|---|---|
int xgeShapeExMaskCompositeScene(xge_shape_ex_scene pMaskScene, int iMethod, int iOutputBlend, xge_rect_t tSourceBounds, xge_shape_ex_draw_proc pSourceDraw, void* pSourceUser, float fTolerance, const xge_shape_ex_matrix_t* pParentMatrix, int bScreenSpace) | Scene 遮罩复合运算 |
编译本章示例
gcc -O2 -I. -o ch56.exe ch56_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch56.exe示例：Scene 遮罩复合
// 自定义源绘制回调
static void DrawSource(void* pUser) {
xge_shape_ex src = (xge_shape_ex)pUser;
xgeShapeExDraw(src, 0.25f);
}
// 构建遮罩 Scene
xge_shape_ex_scene maskScene = NULL;
xgeShapeExSceneCreate(&maskScene);
xgeShapeExSceneAdd(maskScene, g_maskShape);
// 执行复合运算
xge_rect_t bounds = { 0, 0, 800, 600 };
xgeShapeExMaskCompositeScene(maskScene,
XGE_SHAPE_EX_MASK_ALPHA,
XGE_BLEND_ALPHA,
bounds,
DrawSource, g_contentShape,
0.25f, NULL, 0);完整代码

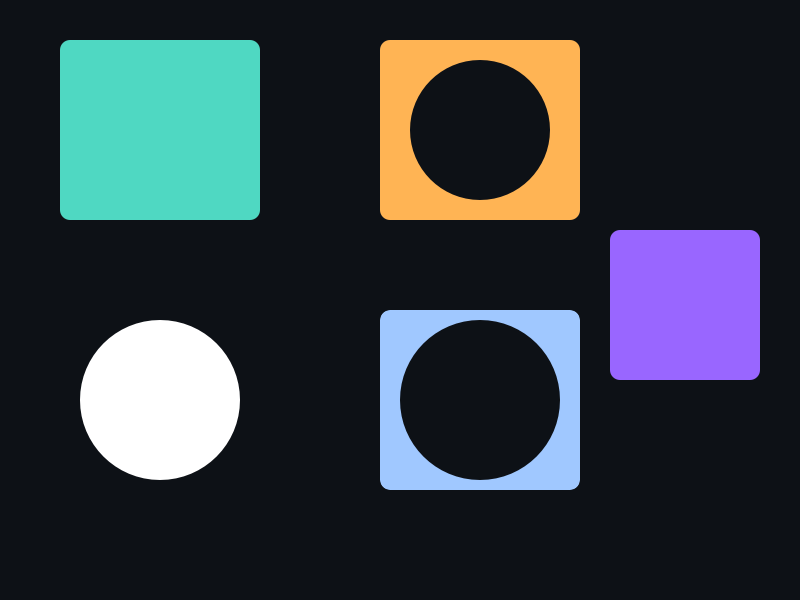

将以下代码保存为 ch56_main.c，编译后运行即可看到 Scene 遮罩复合运算效果：
#include "xge.h"
static void DrawSource(void* pUser) {
xge_shape_ex src = (xge_shape_ex)pUser;
xgeShapeExDraw(src, 0.25f);
}
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 遮罩形状：径向渐变圆
xge_shape_ex maskShape = NULL;
xgeShapeExCreate(&maskShape);
xgeShapeExAppendCircle(maskShape, 400, 300, 200, 200, 1);
xge_shape_ex_color_stop_t stops[] = {
{ 0.0f, 0xFFFFFFFF },
{ 1.0f, 0xFFFFFF00 },
};
xgeShapeExFillRadialGradient(maskShape, 400,300,200, 400,300,
XGE_SHAPE_EX_GRADIENT_USER_SPACE, stops, 2);
// 内容：彩色矩形
xge_shape_ex content = NULL;
xgeShapeExCreate(&content);
xgeShapeExAppendRect(content, 100,100, 600,400, 0,0, 1);
xgeShapeExFillColor(content, 0x4FD8C2FF);
// 构建遮罩 Scene
xge_shape_ex_scene maskScene = NULL;
xgeShapeExSceneCreate(&maskScene);
xgeShapeExSceneAdd(maskScene, maskShape);
// 执行复合运算
xge_rect_t bounds = { 0, 0, 800, 600 };
xgeShapeExMaskCompositeScene(maskScene,
XGE_SHAPE_EX_MASK_ALPHA,
XGE_BLEND_ALPHA,
bounds, DrawSource, content,
0.25f, NULL, 0);
xgeShapeExSceneDestroy(maskScene);
xgeShapeExDestroy(content);
xgeShapeExDestroy(maskShape);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch56 - Mask Composite";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- MaskCompositeScene：高级遮罩 API，支持多 Shape 组合遮罩 + 自定义源绘制回调。
- DrawSource 回调：在离屏缓冲中执行，绘制源内容。
- Scene 遮罩：可包含多个 Shape，组合成复杂形状蒙版。
- ScreenSpace：0 = 遮罩坐标随父矩阵变换，1 = 屏幕空间固定。
要点与陷阱
- 高级 API：大多数场景用 MaskShapeSet/MaskSceneSet 即可（第 55 章）。
- ScreenSpace：1 = 遮罩坐标在屏幕空间，不随父矩阵变换。
- 回调约定：pSourceDraw 在离屏缓冲中执行，绘制源内容。
- 性能：复合运算需要离屏渲染，避免每帧对大量 Shape 使用。
进阶练习
- 用 Luma 遮罩 + 灰度渐变实现"老照片"边缘褪色效果。
- 组合多个 Shape 到 Scene 遮罩，实现复杂形状蒙版。
