概念
- 手动模板裁剪：Begin 写入模板缓冲 → 绘制内容 → End 恢复状态。
- Begin/End 配对：必须严格配对调用，否则渲染状态错乱。
- Px 版本：像素坐标版本，不经过相机变换。
API 速查
| 函数 | 说明 |
|---|---|
int xgeShapeExStencilClipBegin(xge_shape_ex pClipShape, float fTolerance, const xge_shape_ex_matrix_t* pParentMatrix, int* pApplied) | 开始模板裁剪 |
int xgeShapeExStencilClipBeginPx(xge_shape_ex pClipShape, float fTolerance, const xge_shape_ex_matrix_t* pParentMatrix, int* pApplied) | 开始模板裁剪（像素坐标） |
int xgeShapeExStencilClipEnd(int bApplied, int iRet) | 结束模板裁剪 |
编译本章示例
gcc -O2 -I. -o ch60.exe ch60_main.c build\xge.lib -lm -lws2_32 -liphlpapi -lgdi32 -luser32 -lshell32 -lopengl32 -lole32 -lwinmm -lavrt
.\ch60.exe示例：手动模板裁剪
// 裁剪形状：圆角矩形
xge_shape_ex clip = NULL;
xgeShapeExCreate(&clip);
xgeShapeExAppendRect(clip, 100,100, 600,400, 30,30, 1);
int bApplied = 0;
xgeShapeExStencilClipBegin(clip, 0.25f, NULL, &bApplied);
if (bApplied) {
// 在裁剪区域内绘制任意内容
xgeShapeExDraw(g_content1, 0.25f);
xgeShapeExDraw(g_content2, 0.25f);
}
xgeShapeExStencilClipEnd(bApplied, 0);完整代码

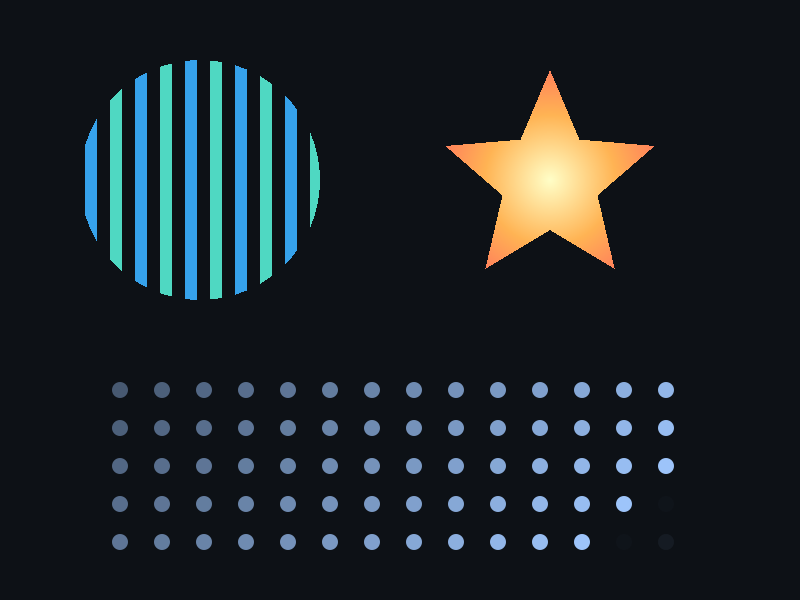

将以下代码保存为 ch60_main.c，编译后运行即可看到手动模板裁剪效果：
#include "xge.h"
static int onFrame(void* pUser) {
(void)pUser;
xgeClear(0x081114FF);
// 裁剪形状：圆角矩形
xge_shape_ex clip = NULL;
xgeShapeExCreate(&clip);
xgeShapeExAppendRect(clip, 100,100, 600,400, 30,30, 1);
int bApplied = 0;
xgeShapeExStencilClipBegin(clip, 0.25f, NULL, &bApplied);
if (bApplied) {
// 在裁剪区域内绘制多个图形
xge_shape_ex c1 = NULL;
xgeShapeExCreate(&c1);
xgeShapeExAppendCircle(c1, 300, 300, 150, 150, 1);
xgeShapeExFillColor(c1, 0x4FD8C2FF);
xgeShapeExDraw(c1, 0.25f);
xgeShapeExDestroy(c1);
xge_shape_ex c2 = NULL;
xgeShapeExCreate(&c2);
xgeShapeExAppendCircle(c2, 500, 300, 150, 150, 1);
xgeShapeExFillColor(c2, 0xFFB454FF);
xgeShapeExDraw(c2, 0.25f);
xgeShapeExDestroy(c2);
}
xgeShapeExStencilClipEnd(bApplied, 0);
xgeShapeExDestroy(clip);
return XGE_OK;
}
int main(void) {
xge_desc_t d = {0};
d.iWidth = 800;
d.iHeight = 600;
d.sTitle = "ch60 - Stencil Clip";
d.iFlags = XGE_INIT_VSYNC;
xgeInit(&d);
xgeRun(onFrame, NULL);
xgeUnit();
return 0;
}代码讲解
- StencilClipBegin：手动开始模板裁剪，将裁剪形状写入模板缓冲。
- bApplied：检查模板缓冲是否可用，为 0 时应跳过绘制。
- Begin/End 配对：无论 bApplied 值如何，都必须调用 End。
- 多 Shape 统一裁剪：Begin/End 之间可绘制多个 Shape，共享同一裁剪区域。
要点与陷阱
- 必须配对：Begin 后无论是否 bApplied，都必须调用 End。
- bApplied 检查：如果模板缓冲不可用，bApplied=0，应跳过绘制。
- 嵌套：不建议嵌套多层 StencilClip，可能超出模板位深度。
- vs ClipShapeAdd：ClipShapeAdd 是自动管理，StencilClip 是手动控制。
进阶练习
- 用 StencilClip 实现圆形头像裁剪 + 边框描边。
- 在 Begin/End 之间绘制多个 Shape，实现统一裁剪区域。
